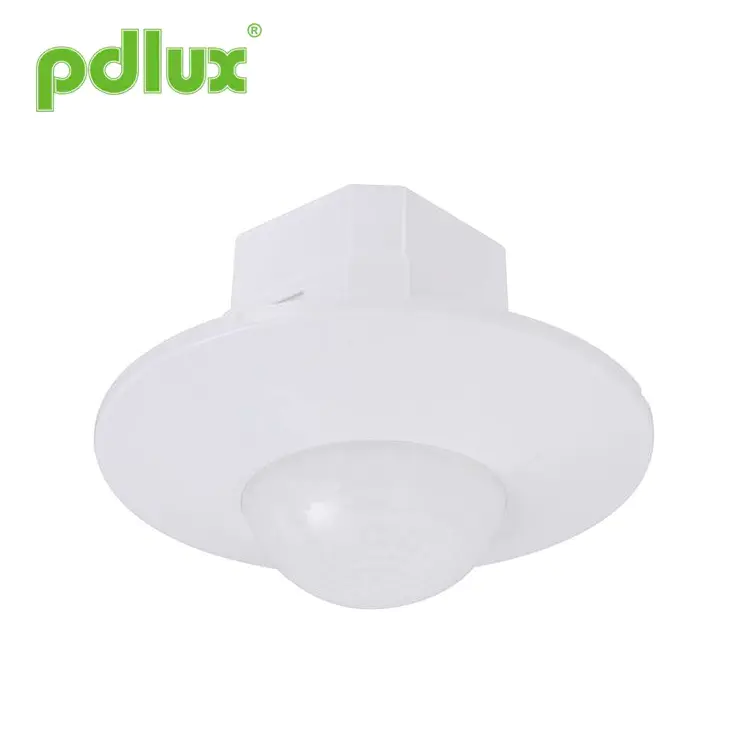

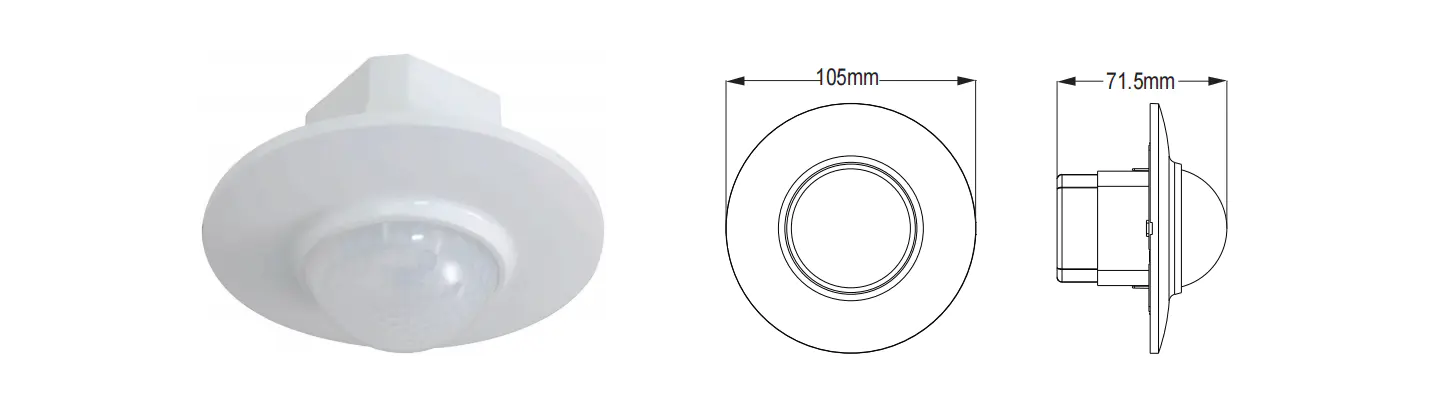

PD-PIR200A 360° plafond-infraroodbewegingssensor

Samenvatting

Het product is een nieuwe energiebesparende schakelaar, het maakt gebruik van een goede gevoeligheidsdetector, geïntegreerde schakeling en SMT. Het combineert automatisme, handige veilige, energiebesparende en praktische functies. Eén detector binnenin vormt een detectieveld met een breed bereik. Het gebruikt de infrarode energie van de mens als bron van het stuursignaal. Het kan de belasting onmiddellijk starten wanneer iemand het detectieveld betreedt. Het kan dag en nacht automatisch identificeren. Het is eenvoudig te installeren en op grote schaal te gebruiken, en beschikt over de functies van powershow en detectieshow.

Specificaties

Stroombron	220-240VAC/100-130VAC	Stroomfrequentie	50/60 Hz
Resistieve belasting	Maximaal 1200 W. Maximaal 230 V/600 W. 110V	Tijdinstelling:	min: 8±3sec max: 7±2min (instelbaar)
Detectiehoek	360º	Detectiebereik (22°C)	8m Max.(dia.) (verstelbaar)
Lichtregeling	<3LUX-daglicht (instelbaar)	Werktemperatuur	-10°C~+40°C
Stroomverbruik	0,45 W (statisch 0,1 W)	Installatie hoogte	2,5~3,5m
Detectie bewegingssnelheid	0,6-1,5 m/s	Werkvochtigheid	<93% RV

Opmerking: Wanneer verschillende belastingen parallel worden gebruikt, is het noodzakelijk om de eigenschappen van de belasting volledig te begrijpen belasting, en de belasting met een bijzonder grote inschakelstroom zal voortijdige schade aan het relais veroorzaken binnenin de inductor. Als er veel onzekerheid bestaat over de gebruikte belasting, wordt er een upgrade uitgevoerd versie die specifiek is ontworpen om inschakelstroom te weerstaan, kan worden aangepast.

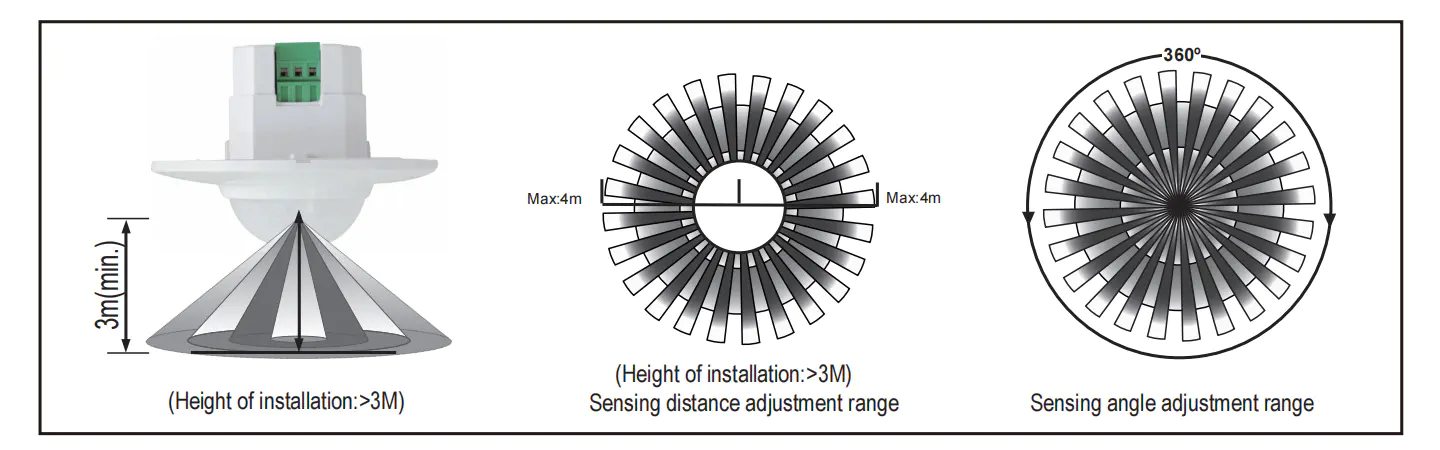

Sensorinformatie

Functie

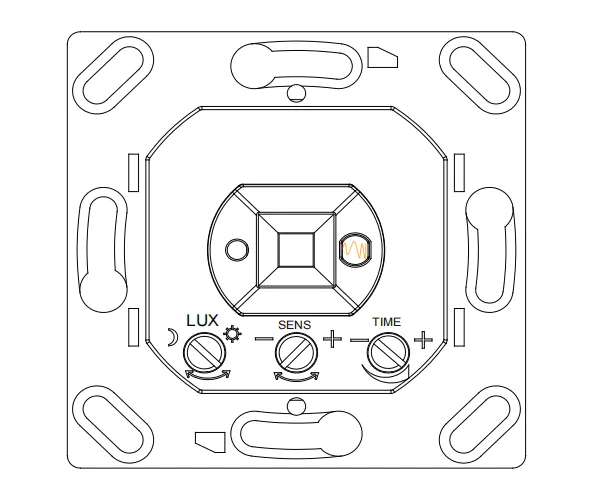

· Identificeer automatisch dag en nacht. Kan de lichtregeling aanpassen aan uw wensen: wanneer u naar ZON draait (max), het werkt overdag en 's nachts. Wanneer u naar MAAN (min) schakelt, werkt het alleen onder omstandigheden van minder dan 3LUX. Wat betreft aanpassing, raadpleeg de testmanier.
·Detectiebereik kan worden ingesteld op basis van de installatiepositie en het detectieveld.
·De detectieshow: de LED knippert twee keer per seconde bij ontvangst van het signaal.
· De tijdinstelling wordt voortdurend toegevoegd: wanneer het het tweede inductiesignaal na de eerste inductor ontvangt, zal dit het geval zijn bereken nogmaals de tijd voor de rest van de eerste keer dat u de basisinstelling instelt. (Tijd instellen)
· Aanpassing van de tijdinstelling: deze kan naar wens worden ingesteld. Het minimum is 8 ± 3 sec; het maximum is 7±2min.

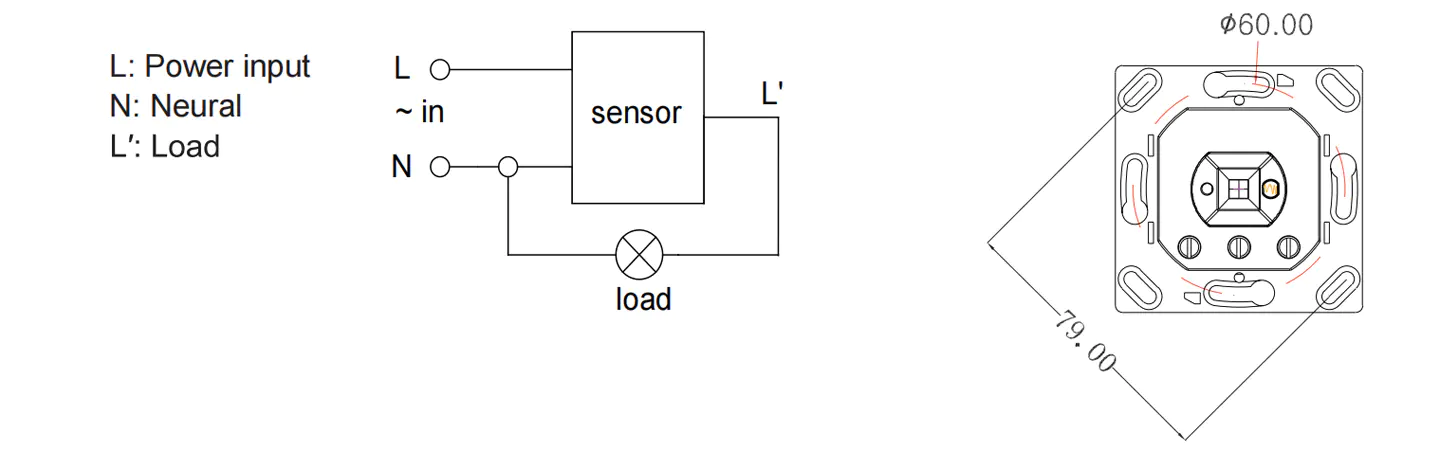

Aansluitschema



LET OP: Wanneer u dit product gebruikt, pas dan de gevoeligheid aan naar de juiste positie die u nodig heeft. Stel de gevoeligheid niet in op het maximum, om te voorkomen dat het product niet werkt. werk normaal veroorzaakt door verkeerde beweging. Omdat de gevoeligheid te hoog is, kunt u gemakkelijk de verkeerde beweging detecteren door windblazende bladeren en gordijnen, kleine dieren, en de verkeerde beweging door interferentie van het elektriciteitsnet en elektrische apparatuur. Al deze leiden dat het product niet werkt normaal!
Als het product niet normaal werkt, probeer dan de gevoeligheid op de juiste manier te verlagen en test het vervolgens.

Opmerkingen

Moet worden geïnstalleerd door een elektricien of een ervaren man.
Vermijd installatie op de onrustobjecten.
Er mogen zich geen obstakels en bewegende voorwerpen vóór het detectievenster bevinden die de detectie beïnvloeden.
Vermijd installatie in de buurt van zones met verandering van de luchttemperatuur, zoals airconditioning, centrale verwarming, enz.
Met het oog op uw veiligheid, verzoeken wij u de afdekking niet te openen als u na installatie de trekhaak vindt.
Als er verschil is tussen product en instructie, raadpleeg dan vooral het product.

Een probleem en een opgeloste manier

De belasting werkt niet:
a. Controleer of de voeding en belasting correct zijn aangesloten.
b.Controleer of de lading goed is.
c.Controleer of het werklicht overeenkomt met de lichtregeling.

De gevoeligheid is slecht:
a. Controleer of er zich obstakels voor het detectievenster bevinden om de ontvangst van de signalen te bewerkstelligen.
b.Controleer of de omgevingstemperatuur te hoog is.
c.Controleer of de signaalbron zich in de detectievelden bevindt.
d.Controleer of de installatiehoogte overeenkomt met de hoogte die in de instructie wordt weergegeven.
e.Controleer of de bewegingsrichting correct is.

De sensor kan de belasting niet automatisch uitschakelen:
A. Controleer of er voortdurend signalen in de detectievelden zijn.
B. Controleer of de tijdinstelling op de langste staat.
C. Controleer of het vermogen overeenkomt met de instructie.
D. Controleer of de temperatuurverandering duidelijk in de buurt van de sensor komt, zoals bij airconditioning of centrale verwarming enz



· Bij gebruik in verschillende omgevingen mag u de gevoeligheid niet op de hoogste stand instellen.
Want dat kan gemakkelijk tot storingen leiden.
●Bevestig dit met een professionele installatie.
●Schakel de stroomtoevoer uit voordat u het apparaat installeert en verwijdert.
●Zorg ervoor dat u om veiligheidsredenen de stroom hebt uitgeschakeld.
●Onjuiste bediening veroorzaakte verliezen, de fabrikant aanvaardt geen enkele verantwoordelijkheid.
We streven ernaar de productkwaliteit en betrouwbaarheid te bevorderen, maar alle elektronische componenten hebben een bepaalde kans om ineffectief te worden, wat problemen zal veroorzaken. Bij het ontwerpen hebben we aandacht besteed aan redundante ontwerpen en veiligheidsquota aangenomen om problemen te voorkomen. Deze instructie mag zonder onze toestemming niet voor andere doeleinden worden gekopieerd.
