Infraroodsensor met nuldoorgangstechnologie

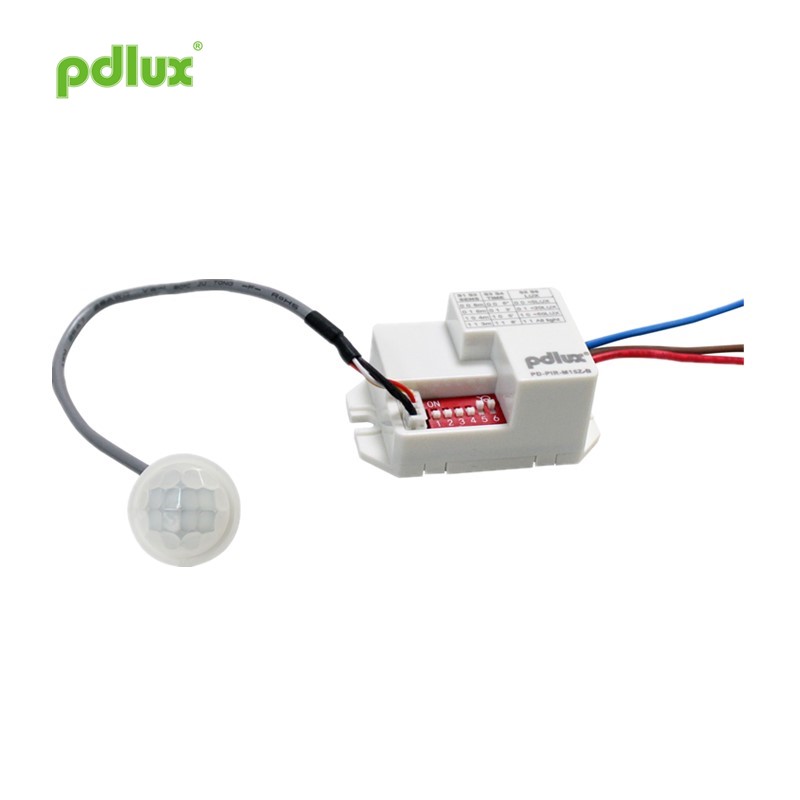

PD-PIR-M15Z-B Infrarood Sensor Instructie:

Samenvatting

Zero Crossing Technology Infrared Sensor is een digitale technologie van de nieuwste versie van de infraroodsensor. Adopteer anti-jamming SMD infrarood sensor. De Finier-lens is ook uitgerust met een detectiestatusindicator en een lichtgevoelige sensor. Zero Crossing Technology Infraroodsensor maakt gebruik van digitale nauwkeurige berekening sinusoïdale golf nulpuntschakelaartechnologie, die een sterk impulsstroomvermogen heeft en onvergelijkbaar is met conventionele producten. Kan aan elke andere lading worden bevestigd. Raadpleeg de volgende inleiding voor details.

Functie

Specificaties van Zero Crossing Technology infraroodsensor

Stroombron: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Alle belastingen: 1200W Max.（220-240VAC ）
600W Max.（100-130VAC）
Piekstroom: 50A/500μS
Detectiehoek: 100°
Werktemperatuur: -20~+40°C
Werkvochtigheid: ≤93%RH

Sensorinformatie

Toepassing

Zero Crossing Technology infraroodsensor kan met elk product worden gebruikt, of het kan onafhankelijk worden geïnstalleerd en gebruikt. Er zijn twee installatiemethoden: wand en plafond.
Voeg bijvoorbeeld de sensor toe, van één normale verlichting naar automatische sensorlamp.

Aansluitschema: 1. Verbind bruin en blauw met stroom; 2. Verbind rood en blauw met belasting.

Aandacht
â— De installateur moet een elektricien of relevante ervaring hebben;
â— Installeer deze machine niet op plaatsen die zijn blootgesteld aan direct zonlicht, waar de stroom en temperatuur aanzienlijk veranderen, zoals airconditioning en verwarming;
â— Kies geen schommelende voorwerpen als installatiebasis;
â— Vóór het detectiebereik mogen zich geen obstakels of bewegende objecten bevinden die de detectie beïnvloeden.
â— Hoe hoger de omgevingstemperatuur, hoe lager de gevoeligheid van de sensor! De nominale detectieafstand in de handleiding is de afstand bij een omgevingstemperatuur van 22-24°C.
In de fabriek is de gevoeligheid ingesteld op 6 meter.

Opmerking
1. Richt het lensgedeelte van de sensor op de plaats waar het menselijk lichaam gewoonlijk beweegt.
2. Het lensgedeelte bevindt zich in een positie waar het natuurlijke licht reikt, zodat de lichtgevoelige sensor in de lens de omgevingsverlichting beter kan waarnemen.
OPMERKING: De lichaamslengte van het menselijk lichaam is anders, de bewegingssnelheid is anders, de gevoeligheid is ook anders. De bewegingssnelheid is 1,0 tot 1,5 m/sec. Als iemands grootte en bewegingssnelheid veranderen, verandert ook de detectieafstand.

AANDACHT:
Wanneer u het sensorproduct voor de eerste keer gaat gebruiken, moet u op de volgende punten letten:
1. De eerste stroom moet 30 seconden wachten, blijf uit de buurt van de plaats waar de sensor kan detecteren. Nadat het licht automatisch is uitgeschakeld, komt het menselijk lichaam in het detectiebereik van de sensor en beweegt het in de normale bewegingsrichting. De sensor kan de belasting detecteren en regelen om te beginnen met werken.
2. Raadpleeg de inhoud in de diagrammen van A, B en C voor de bediening voor de aanpassingsmethoden van LUX, vertragingstijd en gevoeligheid.

Wanneer u dit product gebruikt, stelt u de gevoeligheid in op de juiste positie die u nodig heeft. Stel de gevoeligheid niet maximaal in, om te voorkomen dat het product door verkeerde handelingen niet normaal werkt. Beweging veroorzaakt door kleine dieren en interferentie van het elektriciteitsnet kunnen ertoe leiden dat het product defect raakt.
Als het product niet normaal kan werken, probeer dan de gevoeligheid op de juiste manier te verminderen en test vervolgens.

Deze handleiding is de inhoud van de productprogrammering, wij zullen u hier niet apart van op de hoogte stellen. Het is ten strengste verboden om de inhoud van de gebruiksaanwijzing voor enig ander doel te kopiëren zonder toestemming van het bedrijf.
