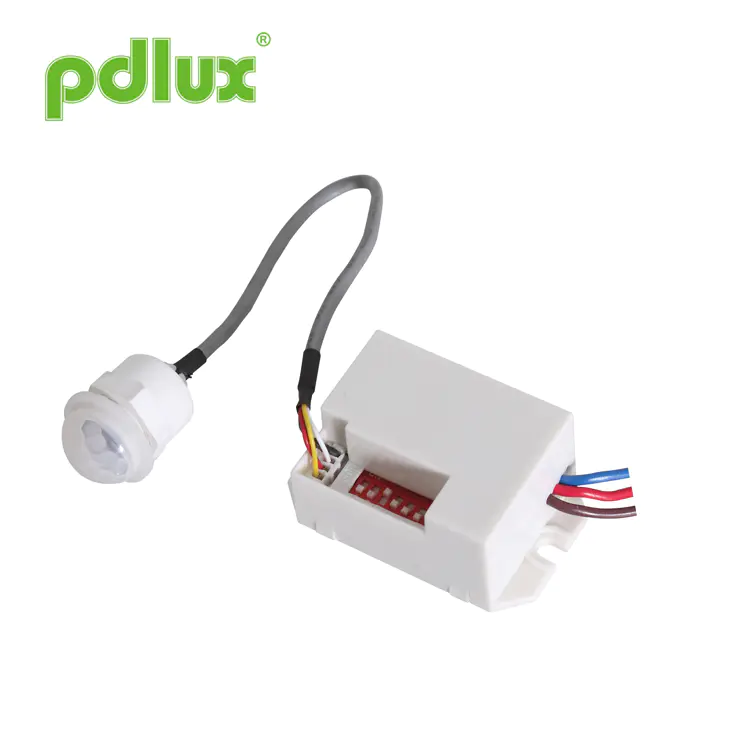

Mini Infrared Motion Sensor Smart Switch DC 12V -detector

Mini Infrared Motion Sensor Smart Switch DC 12V -detector is een energie -automatische sensorschakelaar, deze kan dag en nacht identificeren. Het hanteert infrarooddetector, IC en SMD -technologie, wanneer iemand zijn detectiebereik binnengaat en het werk heeft geactiveerd, de infrarooddetector de lamp inzet, nadat hij zijn bereik heeft verlaten, wordt de lamp automatisch uitgeschakeld. Het kan de omgevingslichtverlichting automatisch detecteren en de waarde instellen en aanpassen op basis van de feitenbehoefte. Zoals, het licht zal worden ingeschakeld en werkt wanneer de verlichting van het omgevingslicht onder de waarde wordt vastgesteld. Zodra het de instellingswaarde overschrijdt, zal het licht stoppen met werken. Het kan worden geïnstalleerd in binnen-, gang- en openbare opbouwen.

Model:PD-PIR115

Stuur onderzoek

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Specificaties

Invoeren	12 ± 1V DC	Bereik detecteren	8m (22 ° C) (verstelbaar)
Uitvoer	Max.12V DC, 2.5A / 30W	Detecterende hoek	100 °
Lichtregeling	<10 ~ 2000Lux (verstelbaar)	Werktemperatuur	-10 ~+40 ° C
In de tijd instellen	5S 、 30S 、 1min 、 3 min 、 5 min 、 8 min. (Verstelbaar)	Werkvochtigheid	≤93%RH

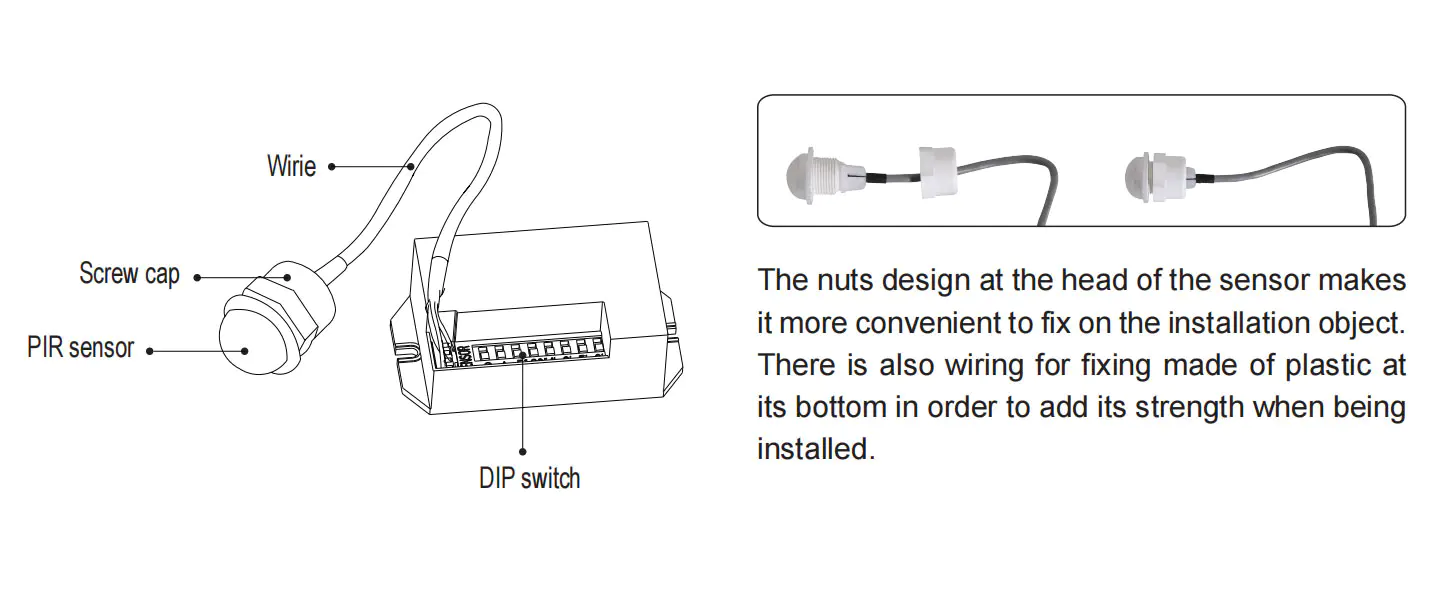

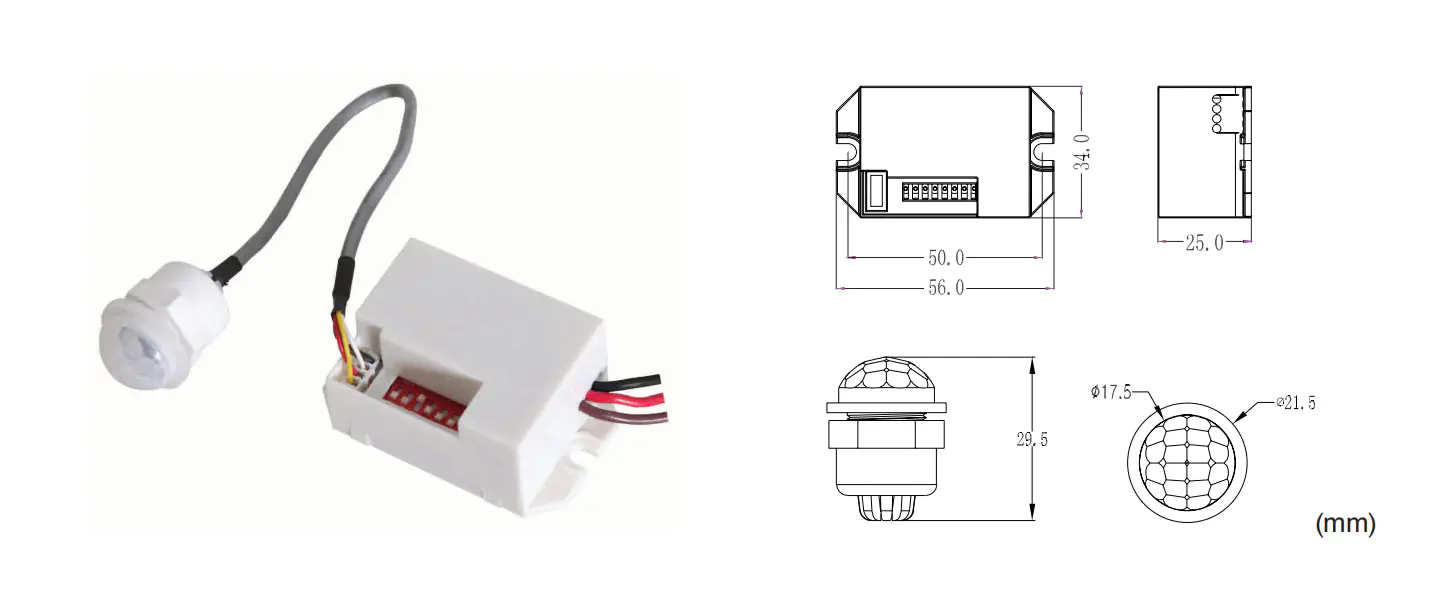

Naam van elk onderdeel

Name Of Each Part

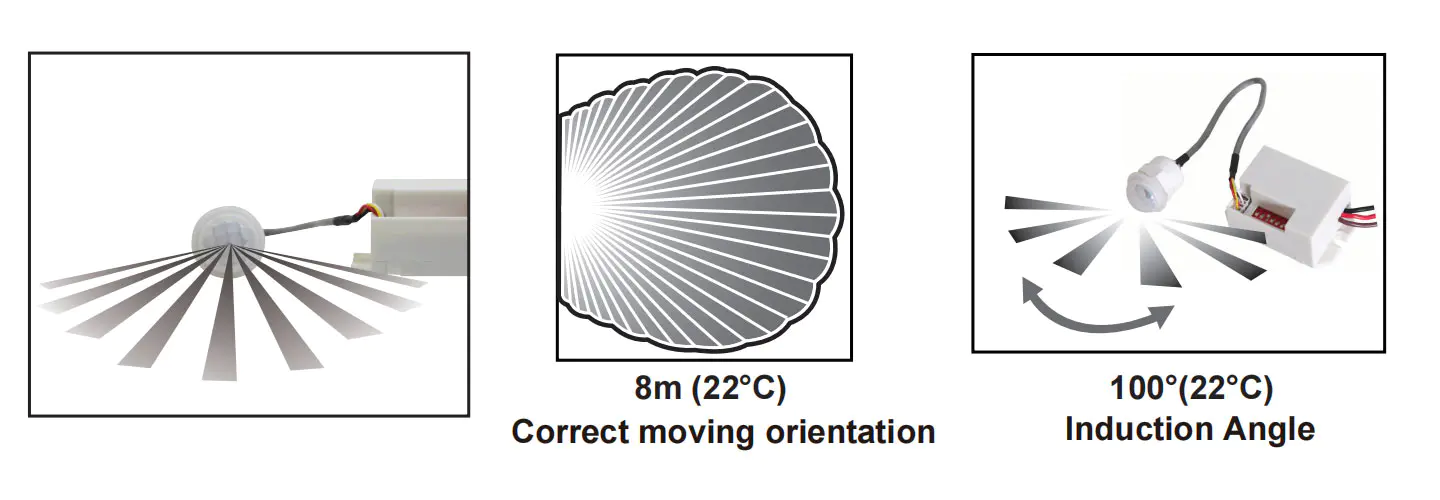

Sensorinformatie

Sensor Information

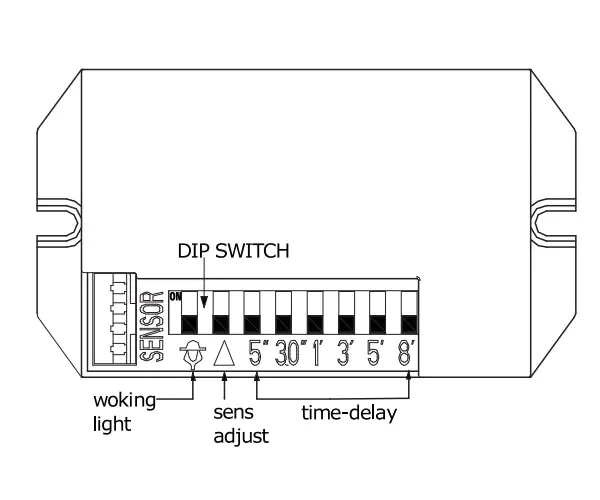

Functie

1. Verdopt met 8-bits dip-schakelaar:
· U kunt werklicht selecteren om alleen te werken in het licht onder 10Lux of in enig licht;
· Verstelbare gevoeligheid;
· Kies werktijd van de belasting: 5S, 30S, 1min, 3min, 5min, 8min.
2.De tijd dat het ladingwerk kan vertragen
automatisch: het berekent de tijd opnieuw na de laatste detectie;
3. Out Connect infrarooddetector en sensibilisatieweerstand;
4.VOERDE STRUCTUUR EN GEMAKKELIJK gebruikt.

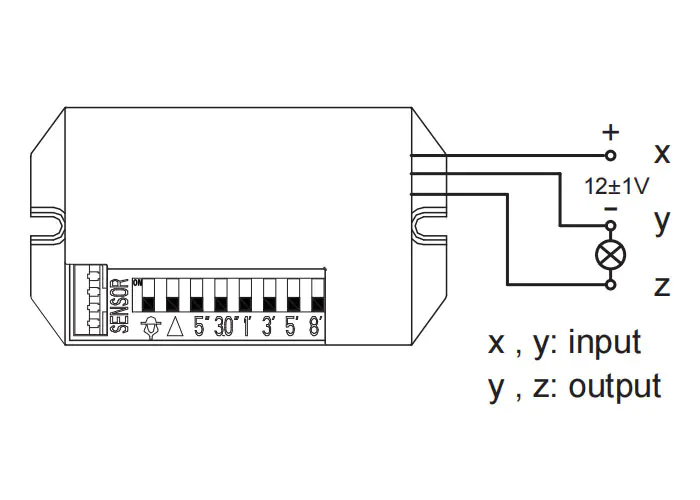

Connection-Wire-figuur

Sluit de bedrading aan op de terminals volgens het diagram.
Draadkleuren: x- rood (+) y- black (-) z-bruin (+’)
WAARSCHUWING: Kort geen terminals kort.

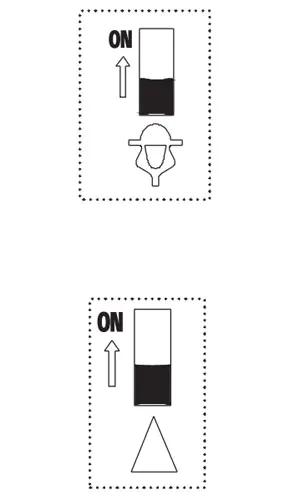

Dip Switch -instelling

1．Working Light () Selecteren:
· Als er geen glijbaan naar toe is, kan het in een lichte graad werken;
· Wanneer het naar AAN glijdt, kan het alleen 's nachts werken (<10Lux).
2. Gevoeligheid () selecteren:
· Als er geen dia naar ON, hoge gevoeligheid;
· Wanneer glijden naar aan, lage gevoeligheid.
3. Tijdvertraging (5 ", 30", 1 ', 3', 5 ', 8')
Wanneer u een bepaalde tijdsvertraging selecteert, schuift u deze alleen naar de positie.

Aandacht

Wanneer u dit product gebruikt, past u de gevoeligheid aan op een geschikte positie die u nodig hebt, Pas de gevoeligheid niet aan maximaal aan, om te voorkomen dat het product niet werkt normaal veroorzaakt door verkeerde beweging. Omdat de gevoeligheid te hoog is, detecteert Verkeerde beweging door windbladeren en gordijnen, kleine dieren en de verkeerde beweging door interferentie van Power Grid & Electrical Apparatuur. Al die leiden dat het product niet doet Werk normaal!
Wanneer het product niet normaal werkt, probeer dan de gevoeligheid te verlagen gepast, en test het vervolgens.

Test

· Slide dip 5 ″ tot op positie en andere bevindt zich op de oorspronkelijke positie;
· Schakel de stroom in, nadat de lading is uitgeschakeld, voert de sensor de stabiele werkstatus in;
· Doel het eenmaal, de lading wordt ingeschakeld en na 5s wordt deze automatisch uitgeschakeld;
· Als Slide Dip () op Positie testen, het overdag testen, het detecteren, de lading niet is ingeschakeld, de sensibilisatieweerstand met ondoorzichtig object bedekt, voel het nogmaals, de belasting is aan, en na 5s draait het om Off Automaticall.

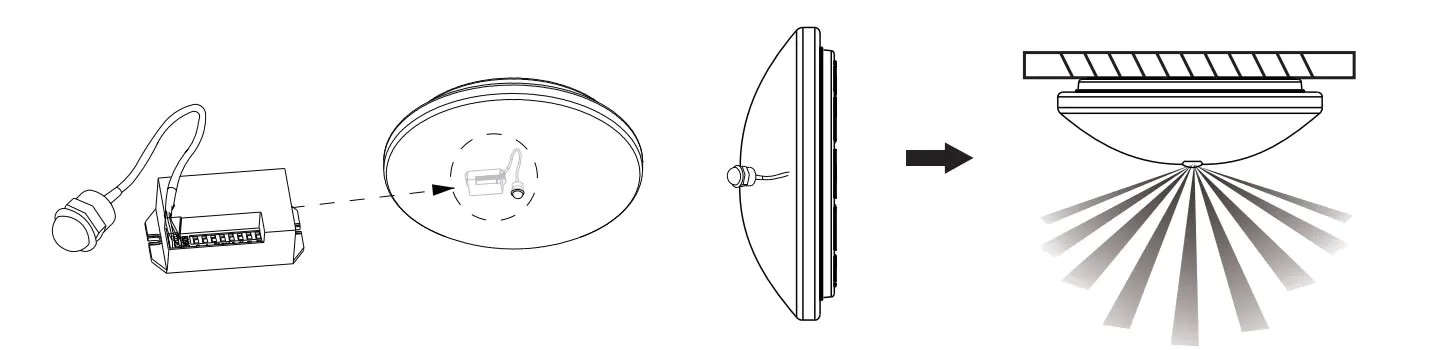

Voor gelegenheden

Het kan worden geïnstalleerd in binnen-, gang- en openbare opbouwen.
In de binnenkant van het apparaat geïnstalleerd met niet-metalen materialen.
Voeg bijvoorbeeld de sensor toe van één normale verlichting tot automatische sensorlamp.
For Occasions

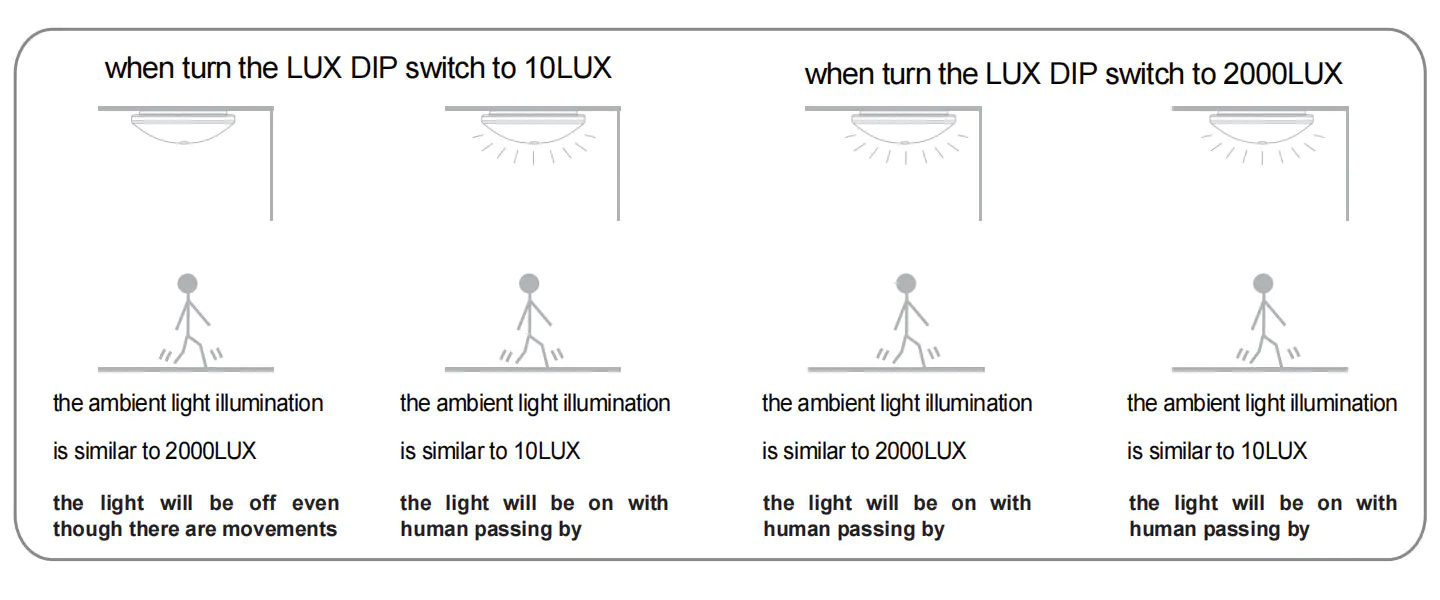

Operationeel principe van het lichte controle
Operating Principle Of The Light-Control

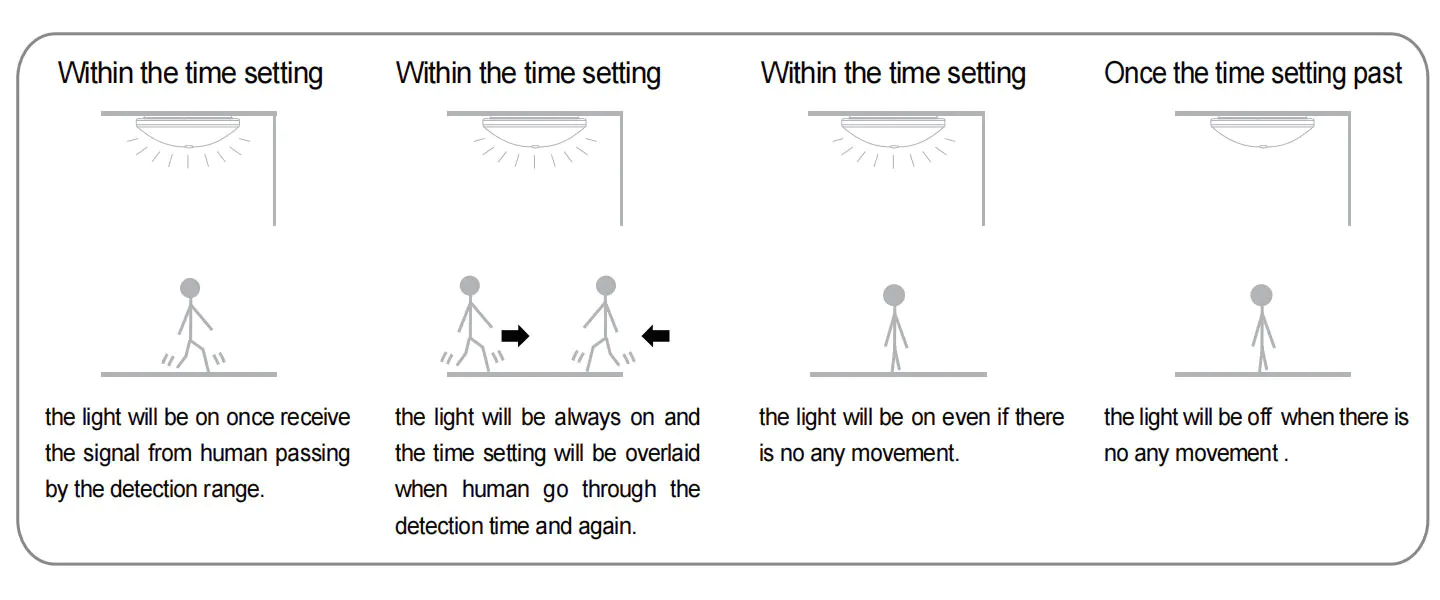

Operationeel principe van tijdinstelling
Operating Principle Of Time-Setting

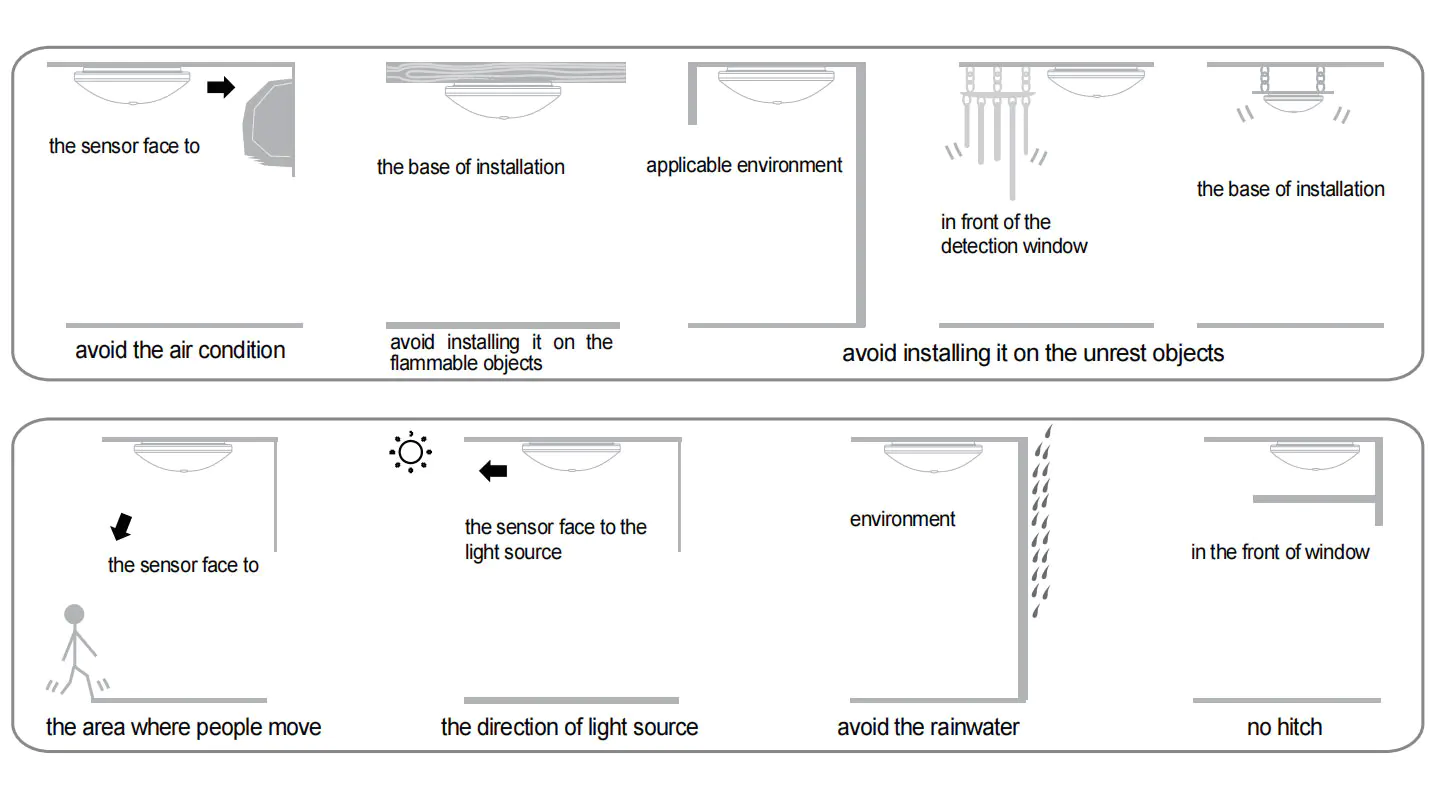

Let op de installatie
Pay Attention To Installation

Aandacht

· Het installatiepersoneel moet elektricien of met correlatie -ervaring zijn;
· Zorg ervoor dat u het apparaat niet installeert op de plaats waar de zon glanst, stroom en temperatuurverandering uiteraard, bijvoorbeeld airconditioning, luchtwarm;
· Kies het Sway -object niet als installatie van de basis;
· Voor het zintuig moet er geen obstructie of bewegend object zijn om de detectering ervan te beïnvloeden.

Opmerking

1. Houd het sensorgezicht naar het gebied waar de mens gewoonlijk bewegen.
2. Houd het sensorgezicht in de positie van het omgevingslicht om veel exactere verlichtingsomgeving te krijgen.
3. Als het signaal opnieuw binnen de tijdvertraging detecteert, wordt de tijdvertraging overgelogen.

● Bij gebruik in verschillende omgevingen kunt u de gevoeligheid niet aanpassen aan de hoogste.
Omdat dat gemakkelijk kan leiden tot storing.
● Bevestig met prefessionele installatie.
● Snijd de voeding af voor installatie- en verwijderingsbewerkingen.
● Zorg ervoor dat u de stroom voor veiligheidsdoeleinden hebt afgesneden.
● Onjuiste werking veroorzaakte verliezen, de fabrikant neemt geen enkele verantwoordelijkheid.
We zijn toegewijd aan het bevorderen van de productkwaliteit en betrouwbaarheid, maar alle elektronische componenten hebben bepaalde waarschijnlijkheden om niet effectief te worden, wat enkele problemen zal veroorzaken. Bij het ontwerpen hebben we aandacht besteed aan overbodige ontwerpen en aangenomen veiligheidsquotum om problemen te voorkomen.
Deze instructie, zonder onze toestemming, mag niet voor andere doeleinden worden gekopieerd.
