Infrarood sensor

Welkom bij het kopen van een infraroodsensor bij ons. Elk verzoek van klanten wordt binnen 24 uur beantwoord.

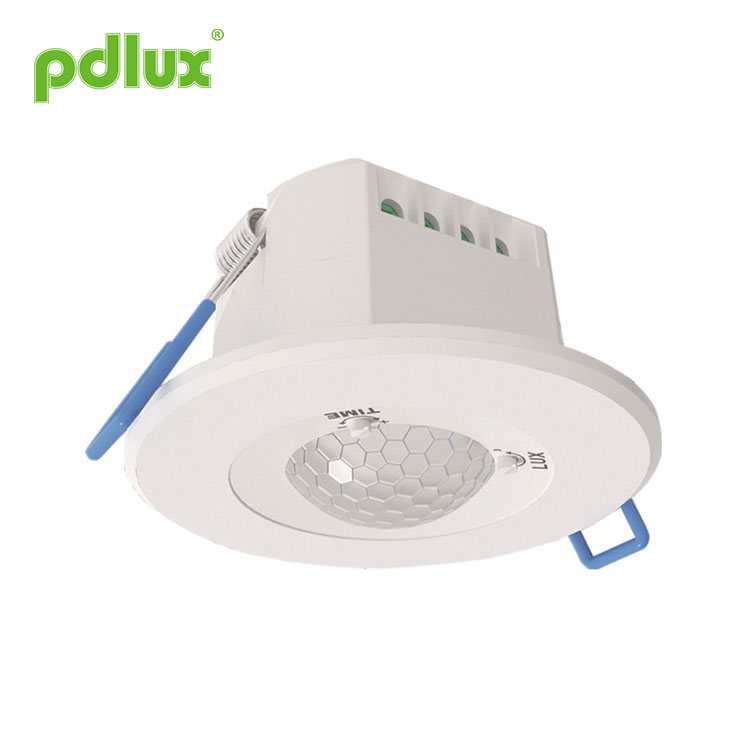

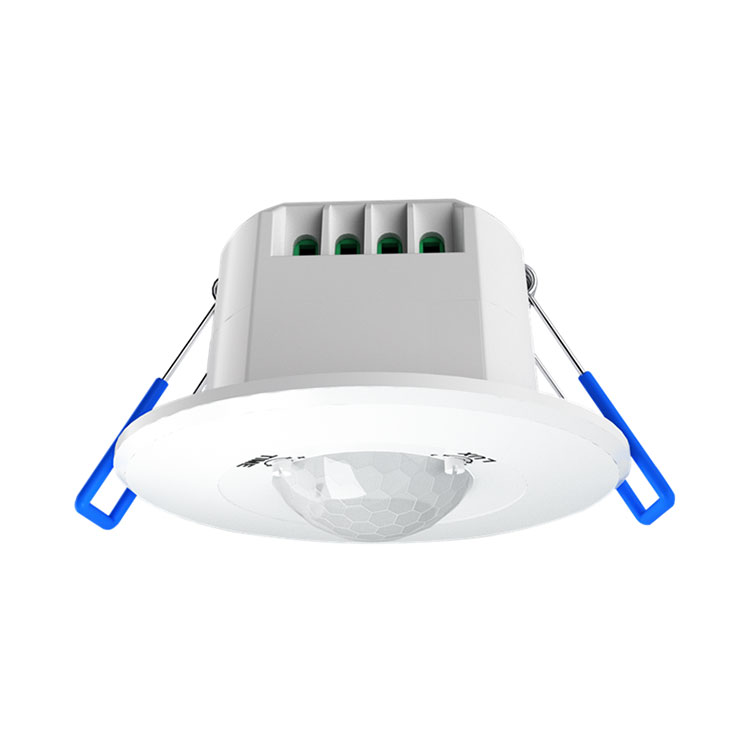

Model:PD-PIR601

Stuur onderzoek

PD-PIR601-serie infraroodsensorinstructie

Samenvatting
Basisversie: PD-PIR601B, PD-PIR601P
Dit product is een nieuw type energiebesparende verlichtingsschakelaar die gebruik maakt van zeer gevoelige detectoren; het integreert automatisering, gemak, veiligheid, energiebesparing en praktisch gebruik; een grootschalig detectiegebied bestaat uit servicegebieden boven en onder, links en rechts; infraroodenergie uitgezonden door het menselijk lichaam wordt gebruikt als controlesignaalbron, wanneer iemand het detectiegebied betreedt, kan deze onmiddellijk de gecontroleerde belasting starten; het kan dag en nacht automatisch identificeren; het is eenvoudig te installeren en heeft een breed toepassingsgebied.

Nuldoorgangsversie: PD-PIR601B-Z, PD-PIR601P-Z
Gebaseerd op de functie van de basisversie, het gebruik van MCU om de schakelinformatie nauwkeurig te berekenen, en het relais wordt bestuurd om te worden ingeschakeld op het nulpunt van de sinusgolf. Het heeft een sterk anti-impactstroomvermogen, zodat elke belasting is verbonden met het nulpunt van de sinusgolf. vermijd de conventionele besturingsmodus in de sinusgolf-hoge spanning op het stroomstootprobleem, vooral de belasting bevat een condensator met grote capaciteit onder invloed van hoogspanningsschaderelais, is niet vergelijkbaar met conventionele producten. Elk type belasting kan worden aangesloten. Identificeer dag en nacht; het is eenvoudig te installeren en heeft een breed toepassingsgebied.

Specificaties
Stroombron: 220-240VAC
Stroomfrequentie: 50/60 Hz
Lichtregeling: <10LUX~2000LUX (instelbaar)

PD-PIR601B:
Nominale belasting: 800W Max.wolfraam
150W Max. fluorescerend en LED
Tijdinstelling: Min: 8±3sec Max: 7±2min (instelbaar)
Detectiebereik: 3 x 5m (radii.)
Detectiehoek: ovaal

PD-PIR601B-Z:

Alle belastingen: 1200W Max.
Tijdinstelling: 8±3sec Max: 7±2min (instelbaar)
Detectiebereik: 3 x 5m (radii.)
Detectiehoek: ovaal

Bewegingssnelheid detecteren: 0,6 ~ 1,5 m/s
Installatiehoogte: 2,5-4,5 m
Werktemperatuur: -10°C~+40°C

PD-PIR601P:
Nominale belasting: 800W Max.wolfraam
150W Max. fluorescerend en LED
Tijdinstelling: Min: 8±3sec Max: 7±2min (instelbaar)
Detectiebereik: 5 x 5m (radii.)
Detectiehoek: rond

PD-PIR601P-Z:

Alle belastingen: 1200W Max.
Tijdinstelling: 10sec-12min (instelbaar)
Detectiebereik: 5 x 5m (radii.)
Detectiehoek: rond

OPMERKING
1. De omgevingstemperatuur van de detectieafstand is 22-24 ℃ en de detectieafstand neemt af naarmate de temperatuur stijgt;
2. De installatiehoogte is anders, de detectieafstandsradius is anders. Het wordt aanbevolen om dit product op een hoogte van 2,5-4,5 meter te installeren, en u kunt onder speciale omstandigheden proberen het tot 6 meter te verhogen;
3. 601B-Z en 601P-Z zijn digitale systeembedieningen, met extra ruimte voor verbetering. De gevoeligheid kan worden geüpgraded volgens de behoeften van de klant; gezamenlijke controlepoort en P-poort kunnen worden toegevoegd; de vertragingstijd kan indien nodig worden opgewaardeerd.

Instelwijze: potentiometer
Het kan enige tijd duren voordat de waarden zijn aangepast voordat ze aan uw behoefte voldoen.
(1)Instelling voor lichtregeling
De werkverlichtingssterkte kan worden aangepast binnen het bereik van <10-2000LUX.
Het minimum als de klok tegen de klok in draait tot het einde en het maximum als de klok mee draait tot het einde.
(2)Tijdinstelling
Het minimum als de klok tegen de klok in draait tot het einde en het maximum als de klok mee draait tot het einde.

PD-PIR601B:Min: 8±3sec Max: 7±2min (instelbaar)
PD-PIR601B-Z:8±3sec Max: 7±2min (instelbaar)
PD-PIR601P:Min: 8±3sec Max: 7±2min (instelbaar)
PD-PIR601P-Z:10sec-12min (instelbaar)

Opmerking: nadat het licht is uitgeschakeld, moet het bijna 1 seconde wachten voordat het weer kan waarnemen. Het licht gaat pas aan als er na deze tijd een signaal wordt gedetecteerd.

Correct gebruik van vertragingsaanpassing: Deze wordt gebruikt om de vertragingstijd aan te passen vanaf het inschakelen van de verlichting tot het automatisch uitschakelen van het licht nadat de sensor menselijke beweging heeft gedetecteerd. Gebruikers kunnen zich aanpassen aan de werkelijke behoeften. Omdat producten met infraroodsensoren een continue detectiefunctie hebben, zal het systeem kortom de timing opnieuw instellen telkens wanneer de sensor waarneemt vóór het einde van de vertragingstijd. Zolang mensen zich binnen het detectiebereik bewegen, gaat het licht niet uit. Daarom wordt gebruikers aangeraden de vertragingstijd zo klein mogelijk in te stellen om energie te besparen.

Sensorinformatie

Aansluiting - bedradingsschema
Sluit de lijn aan volgens de rechter figuur
L – Stroomvoerende draad;
N – Neutrale draad;
L’ – Laaddraad;
Verbind L en N met stroom;
Verbind L` en N met belasting.

Installatie
Schakel de stroom uit.
Steek de buis met schroefdraad in het netsnoer en het bedieningssnoer.
Sluit de voeding en belasting aan op de sensor volgens het bedradingsschema.

Opmerkingen
Elektricien of ervaren mens kan het installeren.
De onrustobjecten kunnen niet als het basisvlak van de installatie worden beschouwd.
Vóór het detectievenster mogen zich geen obstakels of onrustige objecten bevinden die de detectie beïnvloeden.
Vermijd installatie in de buurt van zones waar de luchttemperatuur verandert, bijvoorbeeld: airconditioning, centrale verwarming, enz.
Open voor uw veiligheid de behuizing niet als u na installatie de trekhaak vindt.

1. Installatie op het schommelende object zal leiden tot foutreacties.
2. Het trillende gordijn dat door de wind wordt geblazen, zal tot een foutreactie leiden. Selecteer de geschikte plaats om te installeren.
3. Als het apparaat wordt geïnstalleerd op een drukke plek, zal dit leiden tot foutreacties.
4. De vonken die door bepaalde apparatuur in de buurt worden geproduceerd, zullen tot foutreacties leiden.

● Bevestig dit met een professionele installatie.
● Schakel om veiligheidsredenen de stroom uit voordat u het apparaat installeert en verwijdert.
● Voor eventuele verliezen veroorzaakt door onjuiste bediening aanvaardt de fabrikant geen enkele verantwoordelijkheid.

Deze handleiding is de inhoud van de productprogrammering, wij zullen u hier niet apart over informeren. Het is ten strengste verboden om de inhoud van de handleiding voor enig ander doel te kopiëren zonder toestemming van het bedrijf.
