Magnetronsensorlamp PD-LED2036MDS-instructie

Samenvatting

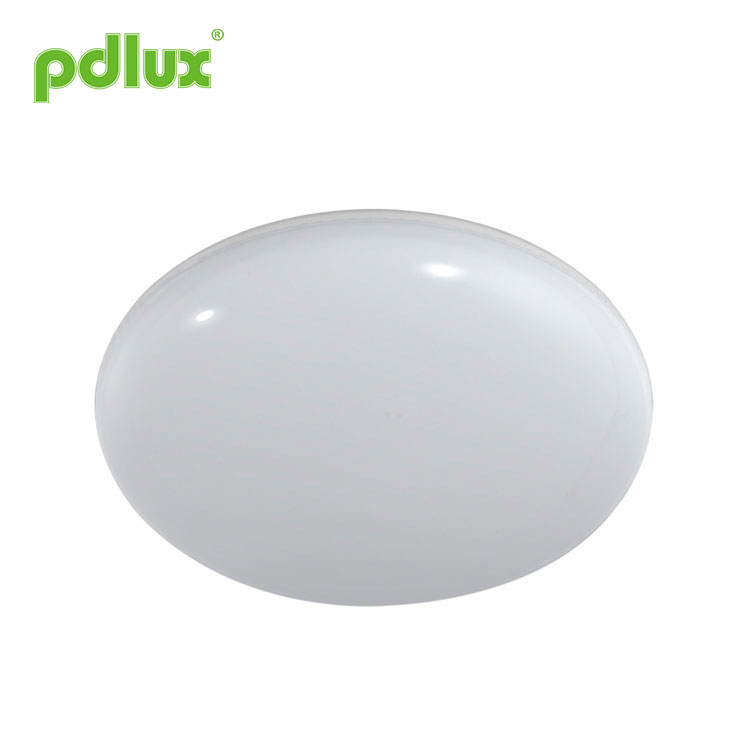

Dit is een soort volledig nieuw ontworpen, intelligente LED-lamp met microgolfsensor voor plafondmontage. Wanneer het licht aan is, zal de lichtstroom meer dan 1100 lm zijn, wat overeenkomt met een derde van die van een gloeilamp van 60 watt (≈400 lm). Het wordt veel toegepast in de gang, wasruimte, liftlobby enzovoort. Het intelligente beheer van de systeem verbetert de voordelen van stabiliteit en energiebesparing. De MCU onderzoekt elk circuit automatisch en beheert de gedetecteerde informatie op een redelijke manier. Als er geen signaal wordt gedetecteerd, start het systeem de energiebesparende modus en wordt de stroomuitvoer geleidelijk verlaagd. Het minimale vermogen is een tiende van de maximale waarde, wat in grote mate het energieverbruik vermindert, de temperatuur van de verwarmingselementen verlaagt en het LED-lichtverlies als gevolg van de hoge temperatuur vermindert. Het bevordert dus de betrouwbaarheid van het product en verlengt de levensduur.

Dit product is ontworpen met twee configuraties: de ene is de sensorlamp met de functie om stroom te leveren in noodgevallen en de andere is de intelligente sensorlamp zonder de noodfunctie. U kunt een aankoop doen op basis van de praktische behoefte. Maar in de meeste gevallen is het noodzakelijk en verstandig om voor de eerste te kiezen, omdat een incidentele stroomstoring problemen of zelfs gevaar kan veroorzaken.

Specificaties

Stroombron: 100-240V/AC 50/60Hz
Nominale LED: 16W Max.
HF-systeem: 5,8GHz
Vermogensfactor: >0,9
Zendvermogen: <0,3 mW
Stand-byvermogen: <0,9 W
Lichtstroom: 1100 lm (warm wit)
1100 lm (koud wit)
Tijdinstelling: 8sec tot 12min (instelbaar)
Detectiebereik: 1-8m (radii.) (instelbaar)
Lichtregeling: 10-2000LUX (instelbaar)
Detectiehoek: 360°
Installatiehoogte: 2,5-3,5 m (plafondmontage)
Materiaal: Boden:PC Lampenkap:PC
Bescherming: IP43, Klasse 2

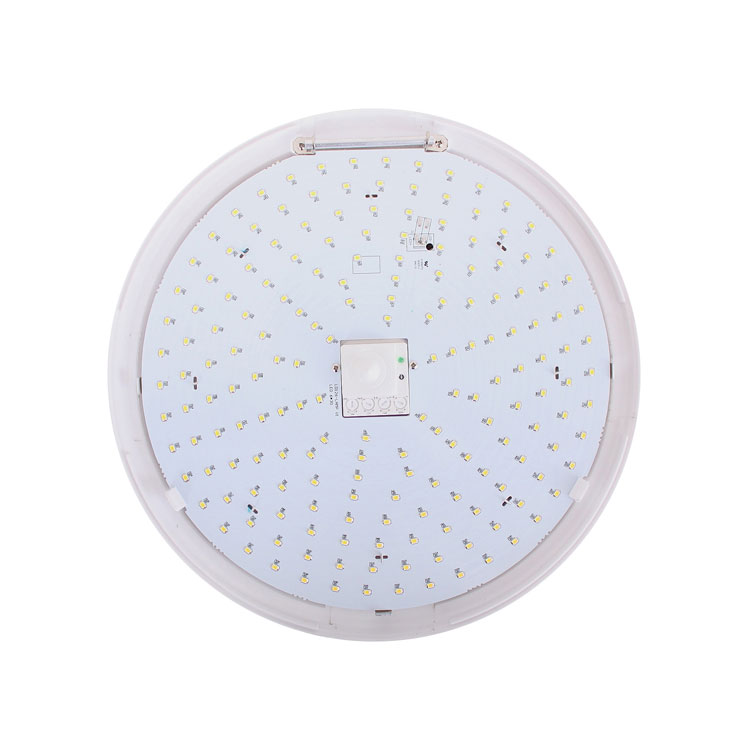

LED-hoeveelheid: 180 stuks (T2835)
Werktemperatuur: -10-+55℃

Sensorinformatie

Instellingswijze: potentiometer

Het kan enige tijd duren voordat de waarden zijn aangepast voordat ze aan uw behoefte voldoen.

Tijd instelling

Het licht kan worden ingesteld om gedurende een bepaalde periode tussen ca. 8 sec (volledig linksom draaien) en maximaal 12 minuten (volledig rechtsom draaien). Bij elke beweging die vóór het verstrijken van deze tijd wordt gedetecteerd, wordt de timer opnieuw gestart. Het wordt aanbevolen om de kortste tijd te selecteren voor het aanpassen van de detectiezone en het uitvoeren van de looptest.

Let op: nadat het licht UIT gaat, duurt het ca. 1 seconde voordat hij weer beweging kan detecteren. Pas als deze periode verstreken is, gaat het licht aan bij beweging.

Het is voornamelijk bedoeld voor het aanpassen van de vertragingstijd vanaf het moment dat het signaal wordt gedetecteerd en het licht automatisch aangaat tot het automatisch uitschakelen van het licht. Om de installatie en productie gemakkelijk te maken, zal de detectievertraging na de eerste keer inschakelen drie seconden zijn en vervolgens naar de normale modus gaan (de specifieke vertragingstijd is afhankelijk van de potentiometer). U kunt de vertragingstijd definiëren op basis van uw praktische behoefte. Maar u kunt de vertragingstijd beter verlagen om energie te besparen, aangezien de microgolfsensor de functie heeft van continue detectie. Dat wil zeggen dat elke beweging die wordt gedetecteerd voordat de vertragingstijd is verstreken, de timer opnieuw zal starten en het licht blijft branden. alleen als er zich mens in het detectiebereik bevindt.
Waarschuwing: tijdens de installatietest moet u ver weg zijn van de sensorlamp, omdat deze wordt ingeschakeld zodra u of het testpersoneel wordt gedetecteerd.

Houd tijdens het testen een bepaalde afstand aan met de sensorlamp, anders wordt de sensorlamp ingeschakeld zodra u zich binnen het detectiebereik bevindt.

Lichtregeling instelling

De gekozen lichtresponsdrempel kan traploos liggen van ca. 10-2000 lux. Draai hem volledig tegen de klok in om de werking van zonsondergang tot zonsopgang te selecteren op ongeveer 10 lux. Draai hem volledig met de klok mee om daglichtgebruik op ongeveer 2000 lux te selecteren. De knop moet volledig met de klok mee worden gedraaid als u de detectiezone wilt aanpassen en de looptest bij daglicht wilt uitvoeren.

Installatie locatie:
Vanwege het bestaan ​​van een lichttransducer in de sensorlamp, moet de lichttransducer op de locatie blijven waar voldoende daglicht is. Aan de andere kant moeten we andere lichtbronnen vermijden, anders zal de lichttransducer een onjuist oordeel vellen over de omgeving straal.
Vanwege de behoeften van verschillende klanten, zoals installatielocatie, lux enzovoort, is de locatie van de potentiometerknop anders. Bij gebruik moet u mogelijk vele malen aanpassen om aan uw behoeften te voldoen.
Verander de locatie van de lichttransducer naar de locatie waar het daglicht zichtbaar is.

Instelling detectiebereik (gevoeligheid)

Detectiebereik is de term die wordt gebruikt om de stralen te beschrijven van de min of meer cirkelvormige detectiezone die op de grond wordt geproduceerd nadat de sensorlamp op een hoogte van 2,5 m is gemonteerd. Draai de detectieknop volledig tegen de klok in om het minimale detectiebereik te selecteren (stralen van ongeveer 1 m). ), en volledig met de klok mee om het maximale detectiebereik te selecteren (radii van ongeveer 8 m).

Opmerking: het bovenstaande detectiebereik wordt verkregen bij een persoon die tussen 1,6 en 1,7 meter lang is en een middelgroot figuur heeft, en zich beweegt met een snelheid van 1,0 tot 1,5 meter per seconde. als de gestalte, het figuur en de bewegingssnelheid van een persoon veranderen, zal de detectieafstand ook veranderen.

LET OP: Wanneer u dit product gebruikt, pas dan de gevoeligheid aan op de juiste positie die u nodig heeft. Stel de gevoeligheid niet in op het maximum, om te voorkomen dat het product niet normaal werkt als gevolg van verkeerde beweging. Omdat de gevoeligheid te hoog is, kunt u gemakkelijk de verkeerde detecteren beweging door bladeren en gordijnen die door de wind waaien, kleine dieren, en verkeerde beweging door interferentie van het elektriciteitsnet en elektrische apparatuur. Al deze leiden ertoe dat het product niet normaal werkt!
Als het product niet normaal werkt, probeer dan de gevoeligheid op de juiste manier te verlagen en test het vervolgens.

De detectieafstand kan zich vermenigvuldigen vanwege de reflectie op het elektromagnetische microgolfveld door metalen of glazen materialen. Verlaag dus de gevoeligheid om de juiste detectieafstand te bereiken.
Draai de SENS-knop nooit naar de maximale waarde om foutdetectie te voorkomen. Ook de omringende omgeving zal tot foutacties leiden, b.v. de voorbijrijdende auto's of de dwalende voorwerpen veroorzaakt door de wind. Producten moeten op meer dan vier meter afstand van elkaar worden geïnstalleerd, anders zal de onderlinge interferentie tot fouten leiden.

Het juiste gebruik van de gevoeligheidspotentiometer: zoals de foto laat zien, is de knop gespecialiseerd in het aanpassen van de gevoeligheid. Bij gebruik kan de gebruiker de knop in het midden zetten. Natuurlijk, tijdens het praktische gebruik, als u denkt dat de gevoeligheid in orde is , je hoeft het niet aan te passen. Als u vindt dat deze laag is, kunt u deze op de juiste manier hoger afstellen. Omdat een bepaalde omgeving tot verkeerde acties heeft geleid, zoals het passeren van een auto, het vliegen van voorwerpen door de wind enzovoort (zoals fig.4, fig.5), adviseren wij dat de gevoeligheid niet op het maximale is ingesteld.

Let op: pas de drie functionele knoppen niet te veel aan. Dat komt omdat de drie functionele knoppen rechtstreeks op de componenten waren aangesloten. Er zit een kleine stop in elk van de drie componenten. Als je de knoppen van begin tot eind aanpast, zal de overmatige draai de stop beschadigen en tot 360 ° leiden. non-stop omdraaien. De limiet voor het aanpassingsbereik is 270°. Houd hier rekening mee.

Percentage dimbare verlichting

Het kan worden gedefinieerd in het bereik van 10%~30%. Wanneer het omgevingslicht minder dan 70 lux is, start het systeem de dimmodus. Als er tijdens de vertragingstijd geen signaal wordt gedetecteerd, gaat deze naar het verlichtingspercentage. Zodra het signaal wordt gedetecteerd, herstelt het zich naar 100% verlichting. De dimmodus wordt automatisch verlaten als het omgevingslicht meer dan 100 lux is. De dimmodus werkt digitaal en onafhankelijk.

Wanneer u de knop op de minimumwaarde instelt, wordt de DIM-functie uitgeschakeld.
Wanneer u de knop op een andere waarde instelt, wordt de DIM-functie ingeschakeld.

Bijvoorbeeld: de lamp is in de kamer geïnstalleerd, de DIM-functie is ingeschakeld.
Als er geen lichaam in de kamer is, zal de lamp een rudimentaire helderheid van minder dan 30% hebben (de rudimentaire helderheid kan worden aangepast met de DIM-knop). De rudimentaire helderheid blijft aan totdat het omgevingslicht> 70LUX is, wanneer het omgevingslicht> 70LUX wordt uitgeschakeld.
Misschien heb je de vraag: waarom is 70LUX? Omdat wanneer het omgevingslicht> 70 LUX is, we duidelijker kunnen zien en geen rudimentaire helderheid nodig hebben, dus hebben we de rudimentaire helderheid uitgeschakeld. En de 70LUX is "fabrieksinstellingen", we kunnen deze vóór productie aanpassen aan de eisen van de klant.

Installatieprocedure

• Stap2 Draai de knoppen naar de ideale omstandigheden.
(Definieer de instellingen volgens het hierboven genoemde FUNCTIE-gedeelte.).
• Stap 3 Schroef de lampenkap los, open de lampplaat om de montagegaten bloot te leggen (zoals afb. 6)

• Stap 4 Plaats de basis van het product op het plafond om de boormarkering te maken (zoals afb. 7).
• Stap 5 Installeer het product op de plaats die u hebt gemarkeerd. (zoals fig. 8)

• Stap 6 Klop de plastic expansieschroef in het gat dat u boort (zoals fig. 9).

Onze lamp heeft een synchronisatiefunctie en kan ze ook de functie "meester en dienaar" noemen.
"Master" is met sensorlamp, "Servant" is zonder sensorlamp"
Wanneer de "Master" -lamp aangaat, zal de "Servant" volgen.
Wanneer de "Master" -lamp uitgaat, zal de "Servant" volgen.

Als u deze functie nodig heeft, is de verbindingsmethode als volgt:
N is voor meester en dienaar (N parallel), L is voor meester, L'is voor dienaar.

• Stap7 Steek de voedingskabel door het leidinggat om de bedrading aan te sluiten.
De onderkant van de lamp en de zijkant van elke lamp hebben twee bedradingsgaten, kies een van de toegangsterminals (zoals afb. 10)
• Stap8 Bevestig de basis van het product op de geselecteerde plaats met de schroeven.

• Stap9 Bedek de lampplaat.
• Stap 10 Draait, bedekt de schoorsteen op de basis.

• Gebruik het installatieproces dat standaard installatieaccessoires bevat. (zoals afb. 12)

Storing en de oplossing

Let op: de hoogfrequente output van deze sensor is <0,3 mW, dat is slechts één 3300ste van het zendvermogen van een mobiele telefoon of de output van een magnetron.

1. De LED's in serie kunnen functioneren als alle afdichtingen op hun plaats zijn geïnstalleerd.
2. Verwijder of verbind geen andere lamp wanneer deze is ingeschakeld.
3. Wanneer de LED's in serie beschadigd zijn, hebt u een ervaren technicus nodig om te repareren met behulp van LED's met dezelfde classificatie.

●Bevestig dit met professionele installatie.
●Schakel de stroomtoevoer uit voordat u het apparaat installeert en verwijdert.
●Zorg ervoor dat u om veiligheidsredenen de stroom hebt uitgeschakeld.
●Onjuiste bediening veroorzaakte verliezen, de fabrikant aanvaardt geen enkele verantwoordelijkheid.

We streven ernaar de kwaliteit en betrouwbaarheid van het product te bevorderen, maar de kans is groot dat alle elektronische componenten ineffectief worden, wat voor problemen kan zorgen.
Bij het ontwerpen hebben we aandacht besteed aan overtollige ontwerpen en veiligheidsquota aangenomen om eventuele problemen te voorkomen.
Deze instructie mag zonder onze toestemming niet voor andere doeleinden worden gekopieerd.
