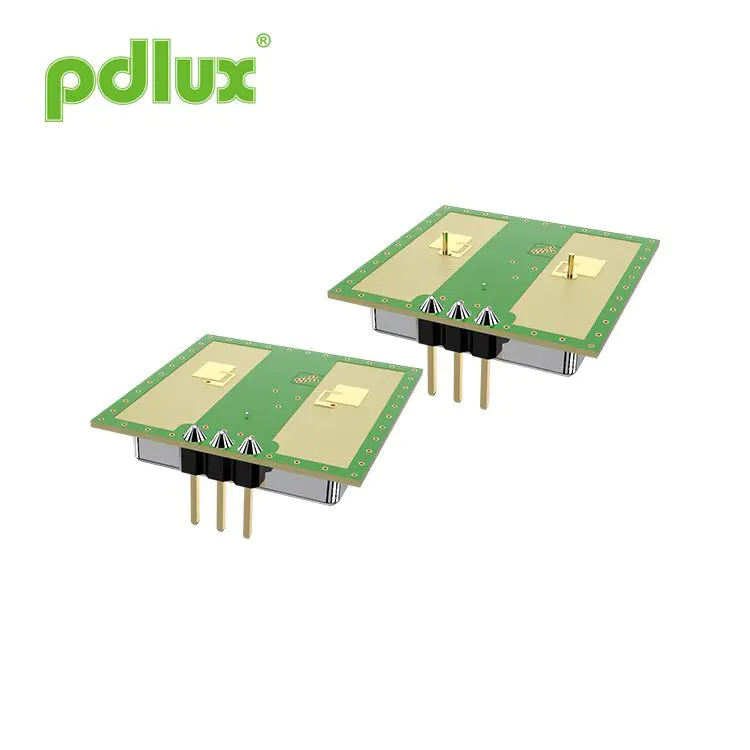

PDLUX PD-V12360A/B K-BAND Hoge gevoeligheidssensor voor Smart Switch & Security
PDLUX PD-V12360A/B K-BAND High-Sensitivity Motion Sensor voor Smart Switch & Security is een gepatenteerde sensor met hoge gevoeligheid ontwikkeld door het technische team van PDLux voor K-Band 360 graden detectie. Dit omvat V12360A en V12360B. Het prestatieverschil tussen A en B ligt in de verschillende detectiestralen.
Model:PD-V12360A/B
Stuur onderzoek
PD-V12360A/B 24.125GHz Microwave Motion Sensor
Sollicitatie
.Intelligente schakelaar
.Muurhange schakelaar
.Indringer detecteren
De Sensor van PD-V12360-serie is een gepatenteerde sensor met hoge gevoeligheid ontwikkeld door de Technisch team van PDLux voor K-Band 360 graden detectie. Deze PDLUX PD-V12360A/B K-BAND Hoge gevoeligheidssensor voor Smart Switch & Security omvat V12360A en V12360B. Het prestatieverschil tussen A en B ligt in de verschillende detectie radii. Wanneer geïnstalleerd op een lage hoogte, is de detectiehoek van V12360A groter dan die van V12360B. De 360 graden detectiehoek van V12360A is 120 graden (raadpleeg alsjeblieft naar de onderstaande afbeelding), die kan worden gebruikt voor het installeren van producten met een hoogte minder dan 5 meters. De 360 graden detectiehoek van V12360B is 80 graden, die kan worden gebruikt voor het installeren van producten met een hoogte van minder dan 10 meter. (Raadpleeg het volgende afbeelding). De uitbreiding van de detectiegevoeligheid is afhankelijk van de signaal-ruisverhouding van Het versterkingscircuit ontworpen door de gebruiker en het programma -algoritme van de MCU. Vanwege het brede en flexibele toepassingsbereik van dit type analoge sensor. Het is nog steeds veel gebruikt.

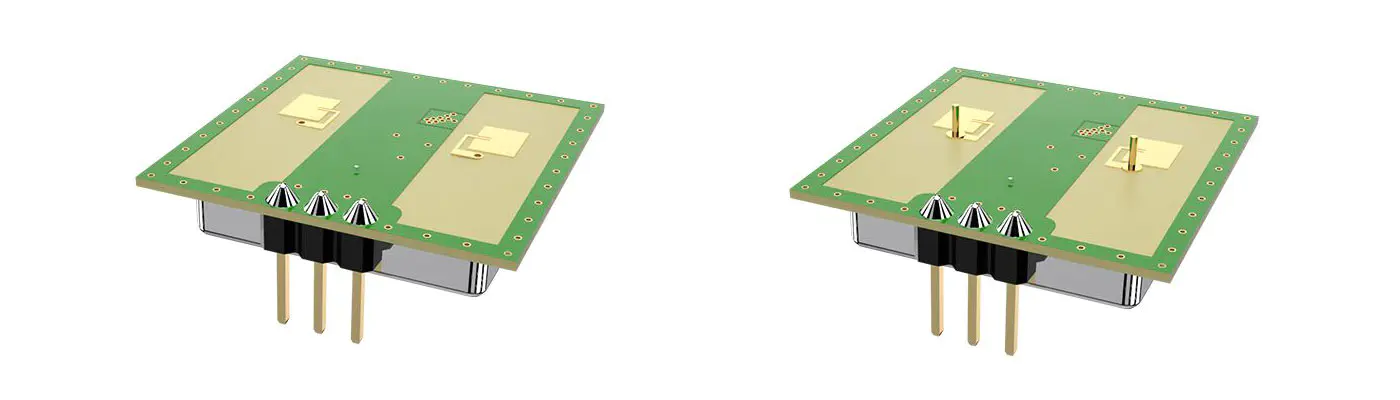

Productenmaat

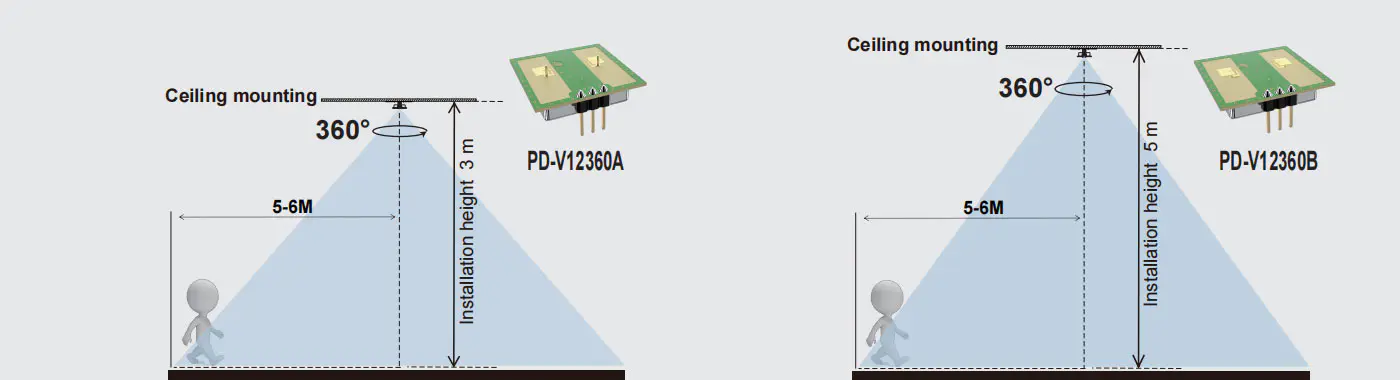

Detectiebereik
Technische parameters
| Parameter | Aantekeningen | Min | Typen | Maximaal | Eenheden |
| Voedingsspanning | VCC | 3.0 | 5.0 | 5.25 | V |
| Huidige consumptie | ICC | 20 | 35 | 38 | ma |
| Werkmodus | Aangedreven door PWM kan het de werkstroom regelen op 3-15 mA | ||||
| Pulsbreedte | Tpulse | 10 | μs | ||
| Bedrijfstemperatuur | Bovenkant | -30 ~+85 | ℃ | ||
| Opslagtemperatuur | TSTG | -10 | +60 | ℃ | |
| Stabiele tijd |
|
<5 | μsec | ||
| Lawaai |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Frequentie -instelling | f | 24.000 | 24.125 | 24.250 | GHz |
| Een uitgestraalde kracht (authp) | Steenbolk | <2.0 | <2.5 | <3.0 | MW |
| Opslag omgevingsvochtigheid | 45%~ 65% | Rh | |||
Waarschuwing: het werkelijke detectiebereik is gerelateerd aan de signaalversterkingstoename van het circuit, de algehele lay -out van de PCBA en de drempel van de MCU.
OPMERKING1: De uitgestraalde emissies is ontworpen om te voldoen aan FCC- en CE -regels.
OPMERKING2: De ontvangen signaalsterkte (RSS) wordt gemeten op de totale 1 manieren padverlies van 70 dB.
OPMERKING3: De ruisspanningen worden gemeten van 10Hz tot 100Hz bij de uitgangspoort, in een anechoïsche kamer. OPMERKING4: Pulswerking
Speciale herinnering
Vanwege de totale dikte van de printplaat is het slechts 0,52 mm. Het toepassen van overmatige laterale kracht op de pennen kan ervoor zorgen dat de koperen folie brak. Oorzaak Sensorstoring.
