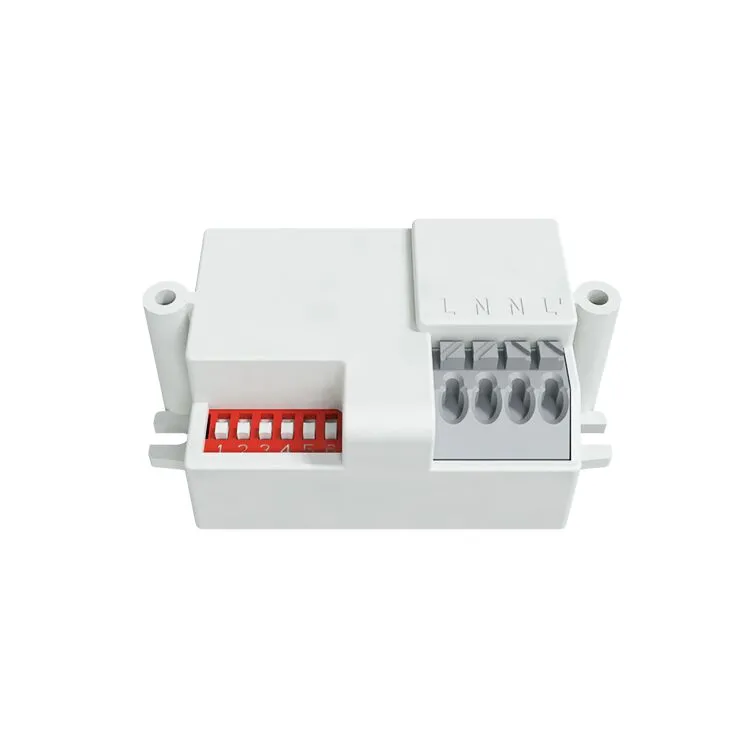

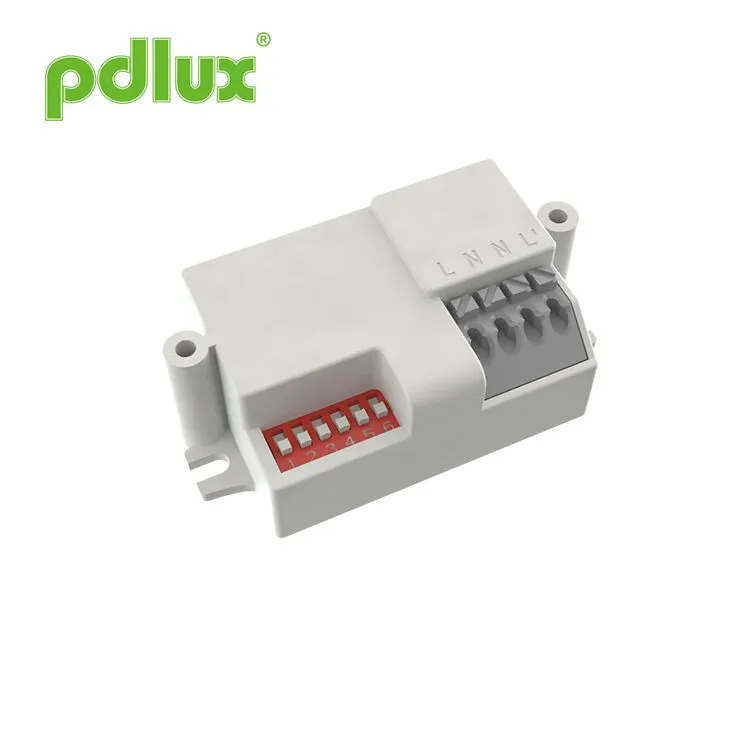

PDLUX PD-MV1031 360 ° plafondmontage Microwave Motion Sensor voor automatische aan/uit-verlichting
Dit is een hi-precisie digitale microgolfsensor waarvan het detectiebereik 360 ° is en de werkfrequentie 5,8 GHz is. Het is gebaseerd op het Doppler -principe dat de emitting en ontvangst integreert. Het neemt MCU (Micro Control Unit) aan die zijn precisie aanzienlijk verhoogt en zijn foutpercentage vermindert. Het is delicaat van uiterlijk en compact in structuur. Het kan onafhankelijk worden aangesloten op de ladingen of gemakkelijk in de verlichtingen worden geïnstalleerd met lampenkap gemaakt van glas of plastic. Het wordt op grote schaal toegepast in de doorgang, toilet, lift, huishouden of andere openbare ruimtes voor beveiligingsbescherming of energiebesparing.
Stuur onderzoek

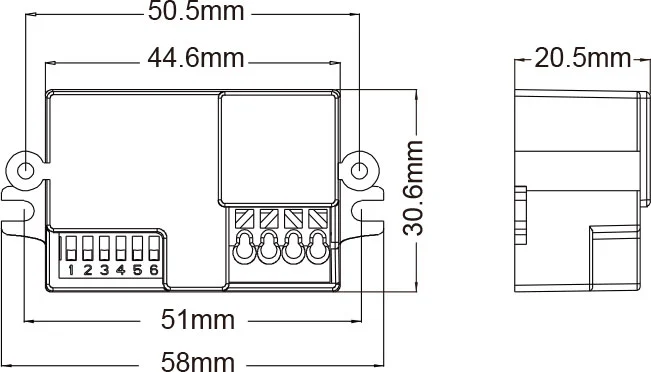

Productgrootte
Samenvatting
Dit is een hi-precisie digitale microgolfsensor waarvan het detectiebereik 360 ° is en de werkfrequentie 5,8 GHz is. Het is gebaseerd op het Doppler -principe dat de emitting en ontvangst integreert. Het neemt MCU (Micro Control Unit) aan die zijn precisie aanzienlijk verhoogt en zijn foutpercentage vermindert. Het is delicaat van uiterlijk en compact in structuur. Het kan onafhankelijk worden aangesloten op de ladingen of gemakkelijk in de verlichtingen worden geïnstalleerd met lampenkap gemaakt van glas of plastic. Het wordt op grote schaal toegepast in de doorgang, toilet, lift, huishouden of andere openbare ruimtes voor beveiligingsbescherming of energiebesparing.
Functies
1. Non-radiatieschade: de zendervermogen is lager dan 0,2 MW, wat geen schade toebrengt aan het menselijk lichaam.
2. Strong anti -interferentievermogen, kan werken in het temperatuurbereik van -15 ℃ -+70 ℃.
3. De frequentie is constant en de frequentiedrijf zal niet plaatsvinden in het frequentiebereik.
Sensorinformatie

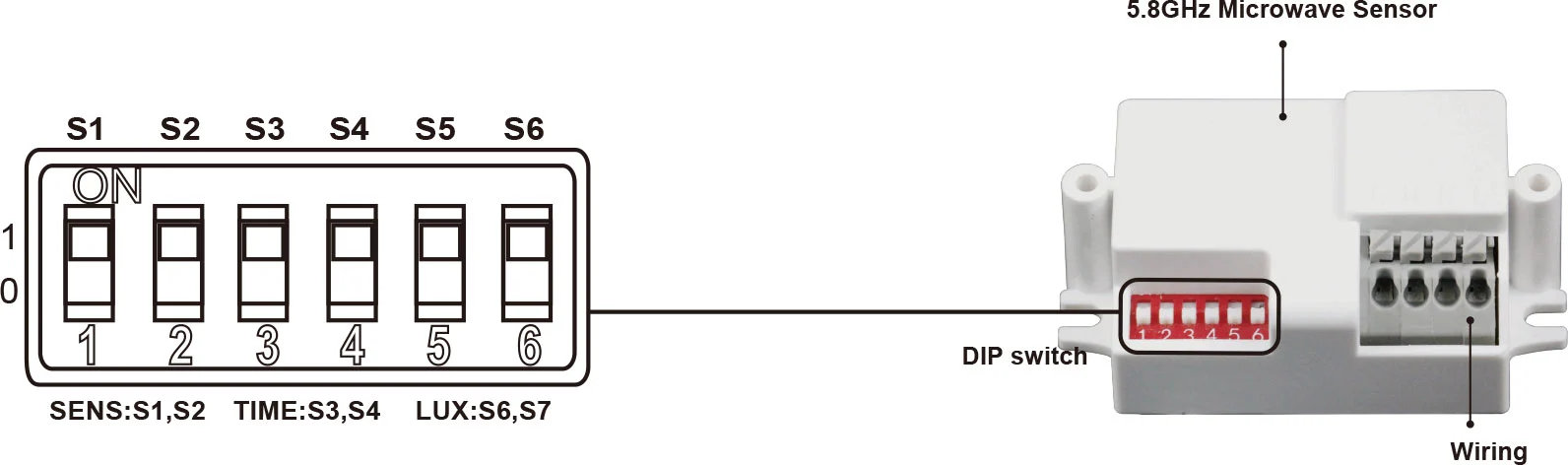

MANIER INSTELLING: DIP -schakelaar
Specificaties
| Stroombron: | 100-277VAC |
| Stroomfrequentie: | 50/60Hz |
| HF -systeem: | 5.8 GHz （Middenfrequentie） CW Elektrische golf, ISM -band |
| Nominale belasting: | 800W Max.Tungsten (220-277VAC) 200W Max.Fluorescent & LED (220-277VAC) 400W Max.Tungsten (100-130VAC) 100W max.fluorescerend & led (100-130VAC) |
| Beschermingsniveau: | IP20, Klasse II |
| Transmissiekracht: | <0,2 MW |
| Detectiehoek: | 360 ° |
| Detectiebereik: | 3M-5M-7M (radii.) (Verstelbaar) |
| Tijdinstelling: | 5sec-120sec-200sec, (verstelbaar) |
| Lichtcontrole: | 10Lux-50Lux-> 2000Lux, (verstelbaar) |
| Installatie Sit: | binnenshuis, plafondmontage |
| Stroomverbruik: | Ca.0.5W |
| Werktemperatuur: | -15 ° C ~+70 ° C |

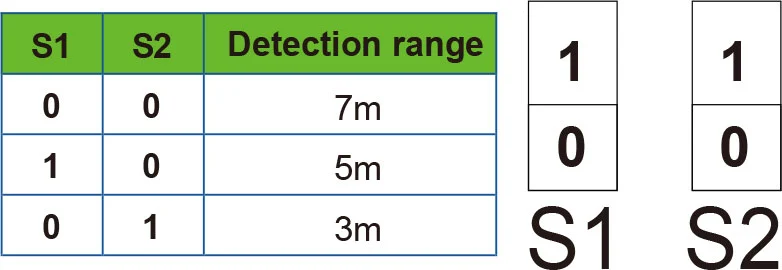

Detectiebereikinstelling (gevoeligheid) S1 S2

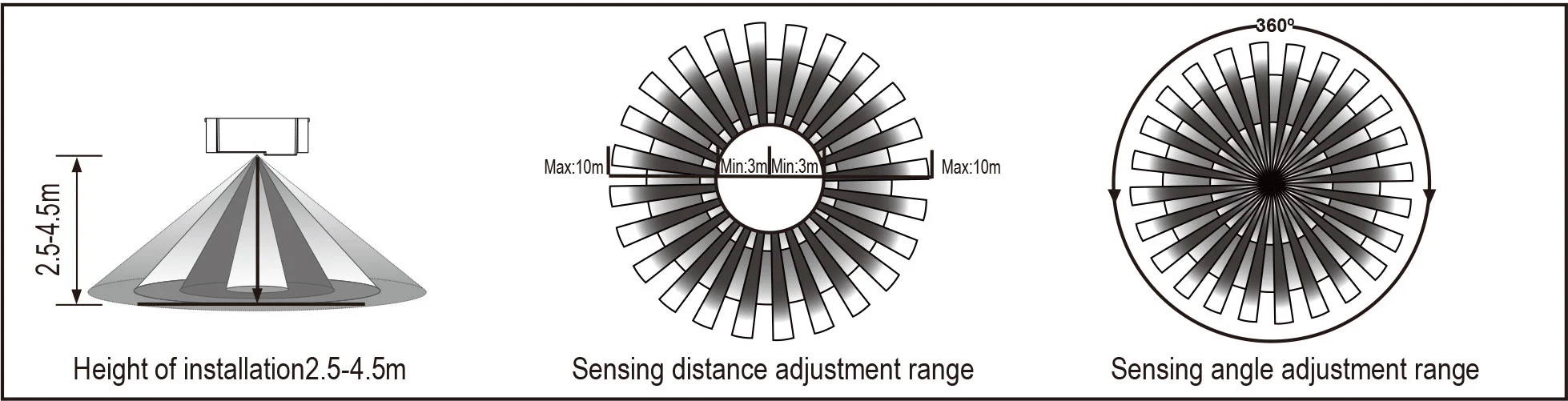

Detectiebereik is de term die wordt gebruikt om de stralen te beschrijven van de ruwweg cirkel die op de grond giet wanneer geïnstalleerd op de hoogte van 3 m. Het instellen van de schakelaar op ON is "1", naar UIT is "0".
Opmerking: Pas bij het gebruik van dit product de gevoeligheid (detectiebereik) aan een geschikte waarde aan, maar het maximum om de abnormale reactie te voorkomen die wordt veroorzaakt door de gemakkelijke detectie van de verkeerde beweging door de blazende bladeren en gordijnen, kleine dieren of de interferentie van vermogensnet en elektrische apparatuur. Alle hierboven genoemde zal leiden tot de foutreactie. Wanneer het product niet normaal werkt, probeer dan de gevoeligheid op de juiste manier te verlagen en test het vervolgens. Menselijke beweging zal de sensorinductie veroorzaken, dus wanneer u onder de functie testen, verlaat dan het inductiegebied en maak geen beweging om de sensor continu werk te voorkomen.

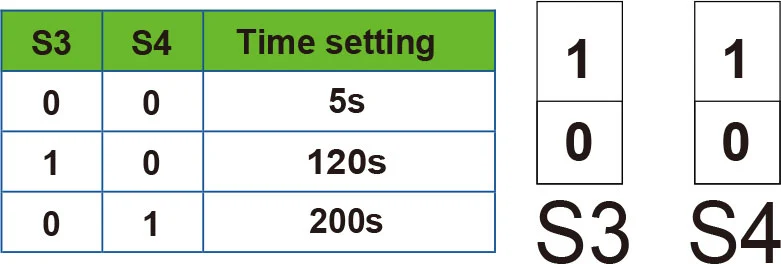

Tijd instellen S3 S4
Het kan worden gedefinieerd van 5 seconden tot 200 seconden. Elke beweging die vóór deze tijd wordt gedetecteerd, start de timer opnieuw. Het wordt aanbevolen om de kortste tijd te selecteren voor het aanpassen van het detectiebereik en voor het uitvoeren van de walk -test. Het instellen van de schakelaar op ON is "1", naar UIT is "0".
Het is voornamelijk voor de aanpassing van de vertragingstijd vanaf het moment dat het signaal wordt gedetecteerd en licht auto-on tot de lichte auto-off. U kunt de vertragingstijd definiëren voor uw praktische behoefte. Maar je zou beter de tijd kunnen verlagen om de energiebesparing te vertragen, omdat de magnetronsensor de functie heeft van continue detectie, dat wil zeggen elke beweging die is gedetecteerd vóór de vertragingstijd die versnelt de timer opnieuw zal starten en het licht zal alleen blijven als er een mens in het detectiebereik is.

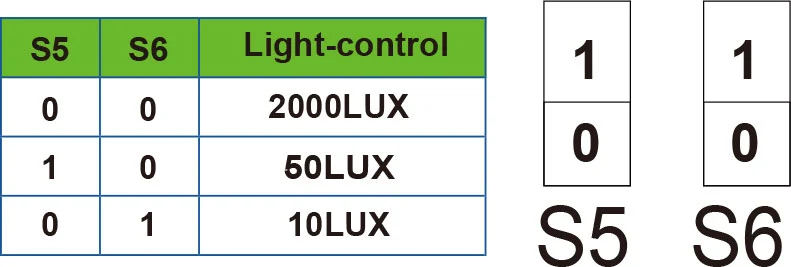

Lichtcontrole-instelling S5 S6
Het kan worden gedefinieerd in het bereik van 10 ~> 2000 lux. Het instellen van de schakelaar op ON is "1", naar UIT is "0".
Deze handleiding is voor de huidige inhoudsprogrammering van dit product, er zijn wijzigingen en aanpassingen aan de fabrikant zonder kennisgeving!
Het is strikt verboden om de inhoud van de handleiding voor enig ander doel te kopiëren zonder toestemming van het bedrijf.
| Schuld | Falen veroorzaken | Oplossing |
| De lading werkt niet. | Lichtverlichting is onjuist ingesteld. | Pas de instelling van de belasting aan. |
| De lading werkt altijd. | De lading is verbroken. | Verander de belasting. |
| De kracht is uitgeschakeld. | Zet de kracht aan. | |
| Er is een continu signaal in het gebied van de detectie. | Controleer de instellingen van het detectiegebied. | |
| De belasting werkt wanneer er geen bewegingssignaal is gedetecteerd. | De lamp is niet goed geïnstalleerd, zodat sensor geen betrouwbare signalen detecteert. | Richt de installatieplaats opnieuw aan. |
| Bewegend signaal wordt gedetecteerd door de sensor (beweging achter de muur, de beweging van kleine objecten, enz.) | Controleer de instellingen van het detectiegebied. | |
| De belasting werkt niet wanneer er bewegingssignaal wordt gedetecteerd. | De bewegingssnelheid is te snel of het gedefinieerde detectiegebied is te klein. | Controleer de instellingen van het detectiegebied. |
Waarschuwing! De volgende situaties zullen leiden tot foutreactie.
1. worden geïnstalleerd op het schommelende object zal leiden tot foutreactie.
2. Het schuddende gordijn geblazen door wind zal leiden tot foutreactie. Selecteer de geschikte plaats om te installeren.
3. geïnstalleerd zijn waar het verkeer bezet is, zal leiden tot foutreactie.
4. De vonken die door sommige apparatuur in de buurt worden geproduceerd, zullen leiden tot foutreactie.
● Bevestig met prefessionele installatie.
● Snijd voor veiligheidsdoeleinden de stroom af voor installatie- en verwijderingsbewerkingen.
● Verliezen veroorzaakt door onjuiste werking, de fabrikant neemt geen enkele verantwoordelijkheid.
