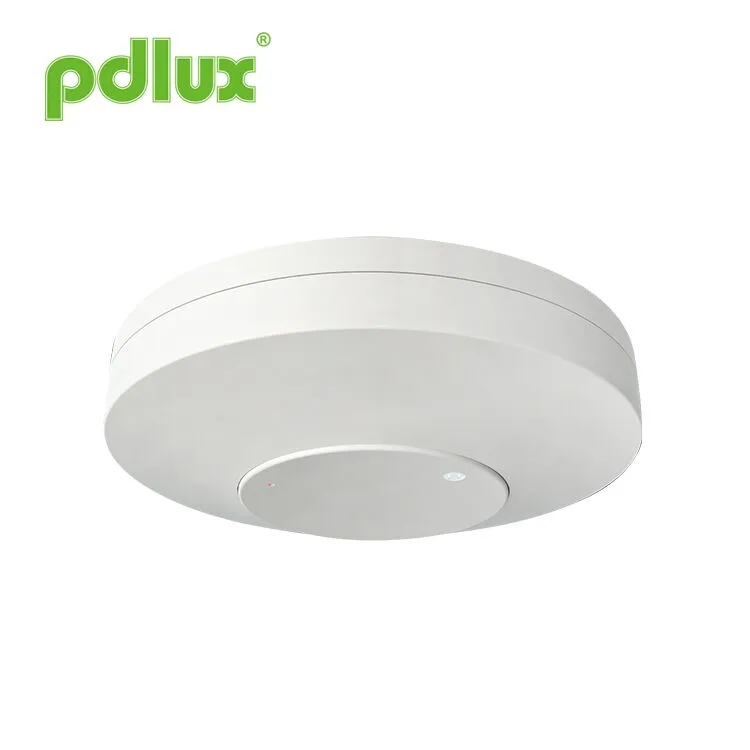

PDLUX PD-M330-C 5.8GHz MMWAVE HUMS AANWEZIGHEID DETECTOR
Gebruik FMCW om mensen in een bepaald gebied te detecteren. Door het combineren van radarsignaalverwerking met nauwkeurig humaan detectie -algoritme, kan de menselijke detectie met hoge gevoeligheid worden bereikt, die bewegende en stationaire menselijke doelen kunnen detecteren. De biologische aanwezigheid (voornamelijk het menselijk lichaam) met kenmerken zoals ademhaling en hartslag in het detectiebereik wordt gedetecteerd, zodat het menselijk lichaam kan worden waargenomen zonder lichaamsbewegingen, inclusief slapende mensen.
Model:PD-M330-C
Stuur onderzoek
Samenvatting
Gebruik FMCW om mensen in een bepaald gebied te detecteren. Door het combineren van radarsignaalverwerking met nauwkeurig humaan detectie -algoritme, kan de menselijke detectie met hoge gevoeligheid worden bereikt, die bewegende en stationaire menselijke doelen kunnen detecteren. De biologische aanwezigheid (voornamelijk het menselijk lichaam) met kenmerken zoals ademhaling en hartslag in het detectiebereik wordt gedetecteerd, zodat het menselijk lichaam kan worden waargenomen zonder lichaamsbewegingen, inclusief slapende mensen.
Specificaties
| Bedrijfsfrequentie: | 5.8 GHz |
| Nominale belasting: | 800W (resistief)/300W (capacitief) |
| Nominale spanning: | 100-240V AC, 50/60Hz |
| Uitgangssignaal: | Aan/uit schakelaar |
| Stand -by stroomverbruik: | <0,4W |
| Installatiehoogte: | 2.5-6m |
| Detectiestraal: | > 2-6m (verstelbaar) |
| Lichtbesturingsbereik: | 5-300Lux - overdag |
| Vertraging afsluiten: | 10 seconden tot 8 minuten (Stel de vertragingsafschakeling in tijd als dat nodig is) |
| Beschermingsniveau: | IP20 |

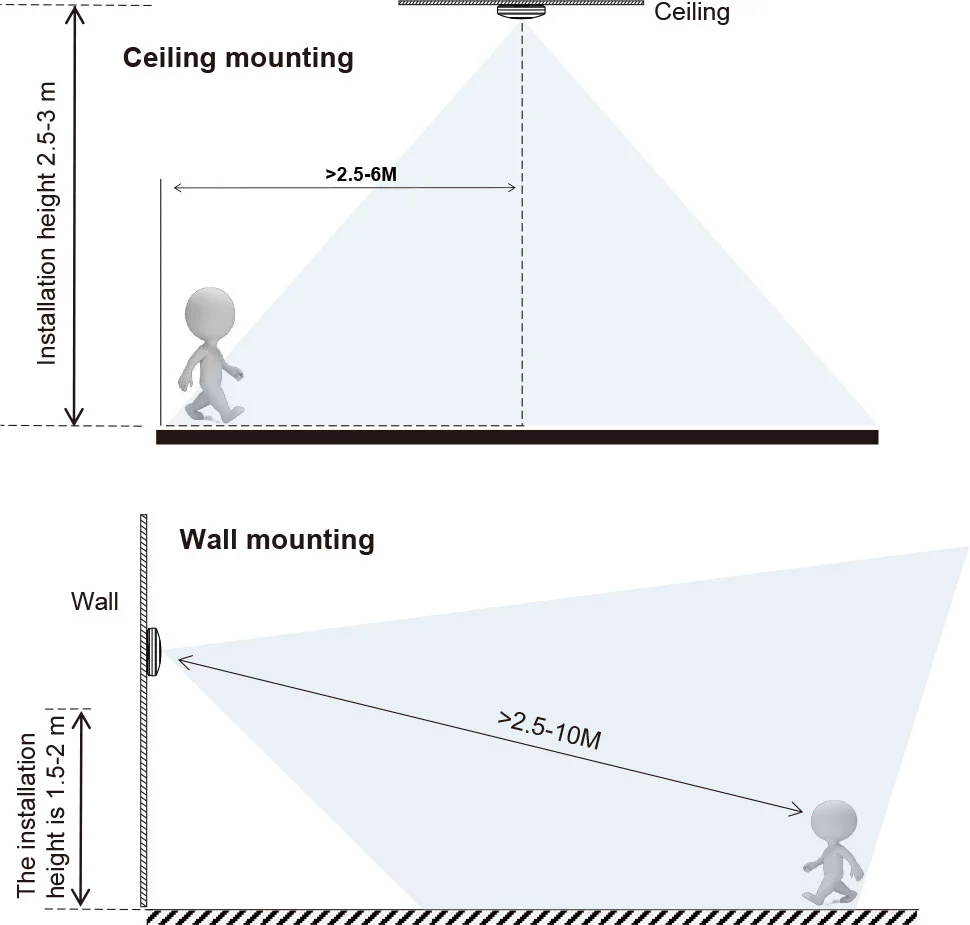

Schematisch diagram van de verdeling van het detectiegebied
Functie
Identificeer dag en nacht automatisch. Kan het omgevingslicht aanpassen aan uw wens: wanneer u in de zon wendt (max), zal het overdag en 's nachts werken. Wanneer u naar de maan wendt (min), werkt het alleen onder minder dan 10lux. Wat betreft aanpassing, raadpleeg de testmay.
Tijdvertraging wordt continu toegevoegd: wanneer het het tweede inductiesignaal ontvangt na de eerste inductor, zal het de tijd opnieuw berekenen op de rest van de eerste keer dat het vertrekt. (Stel tijd in)
Vertragingsaanpassing: kan indien nodig worden ingesteld. De minimumwaarde is 10 seconden en de maximale waarde is 8 minuten

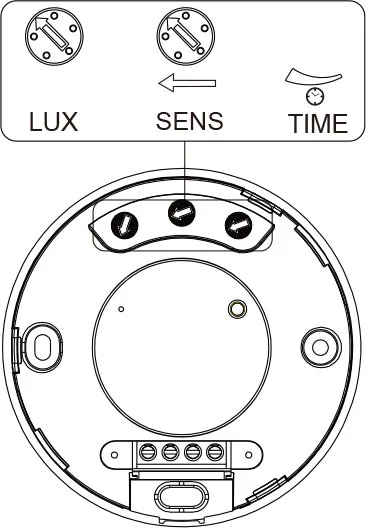

(1) Lichtcontrole-instelling
Werklicht aanpassen. Draai met de klok mee om het te verhogen en draai tegen de klok in om het te verminderen. Wanneer het naar Mini wendt, werkt het alleen onder de lichtcontrole ongeveer 10Lux, wanneer het naar Max draait, kan het elke lichtcontrole werken.
(2) tijdinstelling
Pas de tijdinstelling van laadwerk aan. Draai met de klok mee om het te verhogen en draai tegen de klok in om het te verminderen. De tijdinstelling is ongeveer 8 minuten wanneer u naar Max wordt, en de tijdinstelling is ongeveer 10 sec wanneer u naar Min draait.
(3) instelling van detectiebereik (gevoeligheid)
De detectieafstand is minimaal wanneer u tegen de klok in naar de onderkant draait en maximaal wanneer u met de klok mee naar de onderkant draait.
Het maximale bereik van radardetectiedoelstelling is 6m rechte lijnafstand tussen het menselijk lichaam en de sensor, en het detectiebereik is 2-6m.
OPMERKING: Wanneer het licht automatisch wordt uitgeschakeld, duurt het 1 seconde voordat de sensor klaar is om een andere beweging te detecteren, dat wil zeggen, alleen signaal gedetecteerd 1 seconden later kan het licht auto-on zijn.
Het is voornamelijk voor de aanpassing van de vertragingstijd vanaf het moment dat het signaal wordt gedetecteerd en licht auto-on tot de lichte auto-off. U kunt de vertragingstijd definiëren voor uw praktische behoefte. Maar je zou de vertragingstijd beter kunnen verlagen voor het sparen van energiebesparing, omdat de infraroodsensor de functie heeft van continue detectie, dat wil zeggen elke beweging die is gedetecteerd vóór de vertragingstijd die versnelt de timer opnieuw zal starten en het licht zal alleen blijven als er een mens in het detectiebereik is.

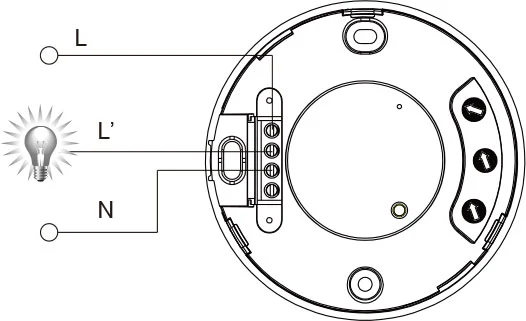

Verbindingsdiagram
● Verbind n, l met stroom;
● Verbind n, l ’met belasting.

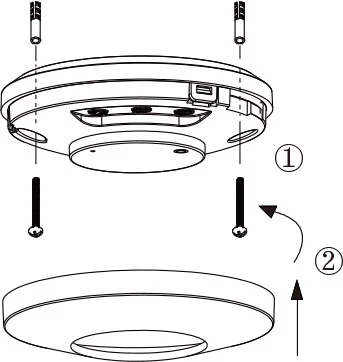

Installatie -instructie
OPMERKING:
Voordat u de schakelstroom installeert
Test
1. Draai de luxknop met de klok mee tot het maximum (zon). Draai de tijdknop tegen de klok in tot het minimum. Turn-sensorknop met de klok mee tot het maximum.
2. Nadat wordt ingeschakeld, als er geen continu signaal is gedetecteerd, stopt de gecontroleerde belasting na 10 seconden tot 8 minuten.
3. Eenmaal gedetecteerd, werkt de belasting en is het indicatielampje ingeschakeld. Na 10 seconden tot 8 minuten, als er geen continu signaal wordt gedetecteerd, stopt het indicatielampje werken. Als een signaal na 10 seconden wordt gedetecteerd, moet de belasting beginnen te werken, moet het indicatielampje oplichten en na 5 seconden tot 8 minuten stoppen met werken. Op dit moment wordt geen continu signaal gedetecteerd.
4. Draai de lux knop tegen de klok in tot het minimum. Als de test wordt uitgevoerd op 10Lux of hoger, moet de belasting niet werken nadat de inductieve belasting niet meer werkt; Maar als u het detectiefenster bedekt met een ondoorzichtig object (handdoek, enz.), Werkt de belasting. Bij afwezigheid van detectiesignalen moet de lading stoppen met werken binnen 10 seconden tot 8 minuten.
Deze handleiding is voor de huidige inhoudsprogrammering van dit product, er zijn wijzigingen en aanpassingen aan de fabrikant zonder kennisgeving!
Het is strikt verboden om de inhoud van de handleiding voor enig ander doel te kopiëren zonder toestemming van het bedrijf.
