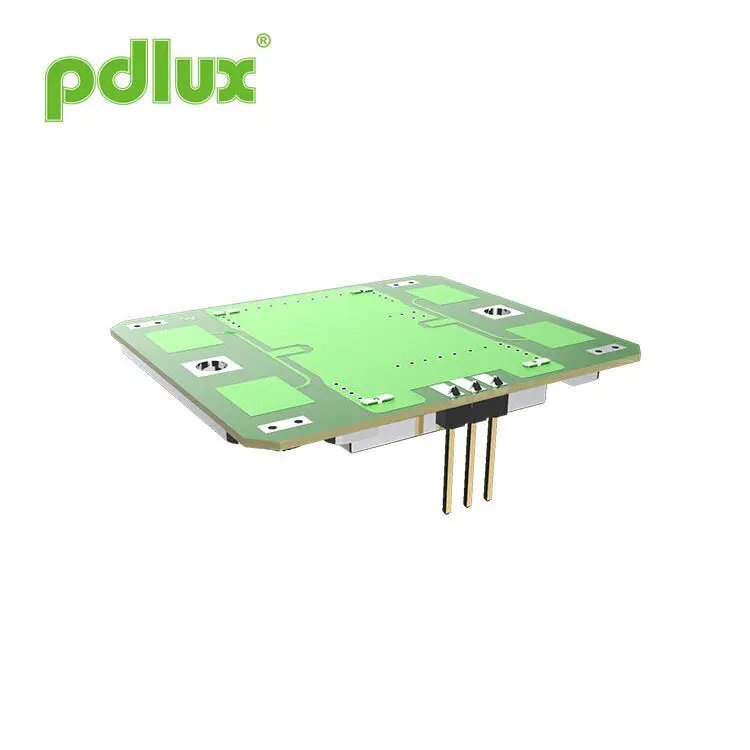

PD-V9-S X-Band Doppler Microwave Sensor Module met pin-uitgang
Compact en aanpasbare, PD-V9-S X-Band Doppler Microwave Sensor-module met PIN-uitgang is gebouwd voor integratie in uw geavanceerde detectieproducten. De PD-V9-S is een geminiaturiseerde X-Band Doppler-radarmodule met een pin-uitgang, perfect voor ontwikkelaars en systeemintegrators. Het ondersteunt de regionale frequentie-aanpassing en beschikt over een sensingstructuur met dubbele vlakken-het zwendel H-vlak voor brede dekking en gefocust e-vlak voor precieze detectie. De sensor werkt efficiënt in PWM-modus met een laag vermogen, waardoor hij geschikt is voor batterijbewerkte of ingebedde systemen. Toepassingen zijn onder meer slimme verlichting, snelheidsgevoel, toegangscontrole en IoT -bewegingsdetectie. Aangepaste ontwikkeling en OEM/ODM -services zijn beschikbaar.
Model:PD-V9-S
Stuur onderzoek

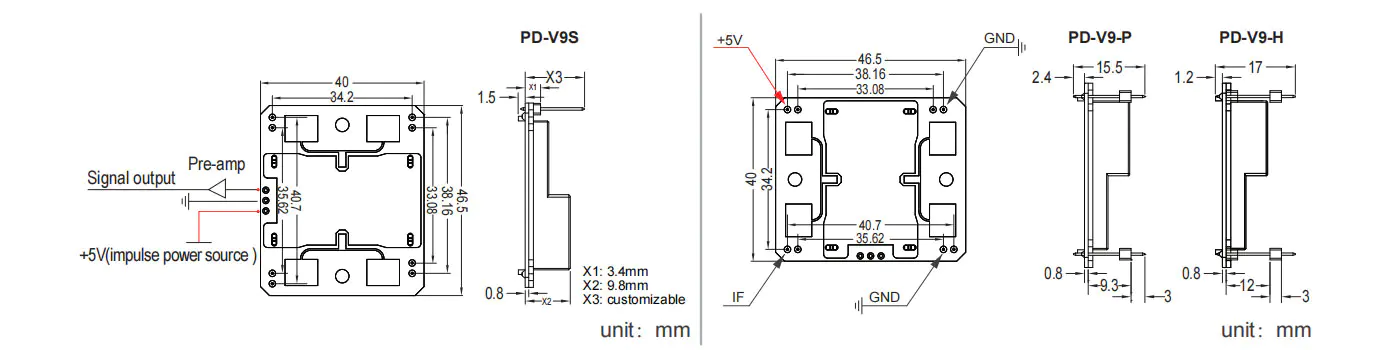

Maat
Functies
- Frequentie-instelling: 10.525-10.587GHz
- inclusief patch -antenne
- DRO: Dielectric Resonator Oscilato
- Lage DC -stroomafvoer
- klein formaat
- ROHS -compliance
Specificaties
| Item | Specificaties | |
| Frequentie -instelling | 10.525-10.587 GHz (aangepast volgens verschillende vereisten) | |
| Voorwaarde | Ta = +25 c, wijn = +5 vdc | |
| Werkspanning | +5,0 ± 0,5 VDC | |
| Bedrijfsstroom | <32 ME -type. | |
| Uitgangsvermogen | 20 MW (13 dBm) E.I.R.P. typ. | |
| Frequentiestabiliteit | ± 5 MHz Max. (TA: -30 tot +55 C) | |
| Return verliesgevoeligheid | -90 DBC typ. | |
| Tweede harmonische emissie | -40 dbm bereik | |
| Antenne bundelbreedte (-3 dB) | E-vlak | 36 graden nom. (De oretische volledige hoek van 72 graden) |
| H-vlak | 72 graden nom. (De oretische volledige hoek van 144 graden) | |
| RF -interface | Patch -antenne | |
| Temperatuurbereik | -30 tot +55 C (standaardgebruikscope), -40 tot +80 C (maximaal gebruiksbereik) | |
| Regulering voor naleving | ETS 300 440 | |

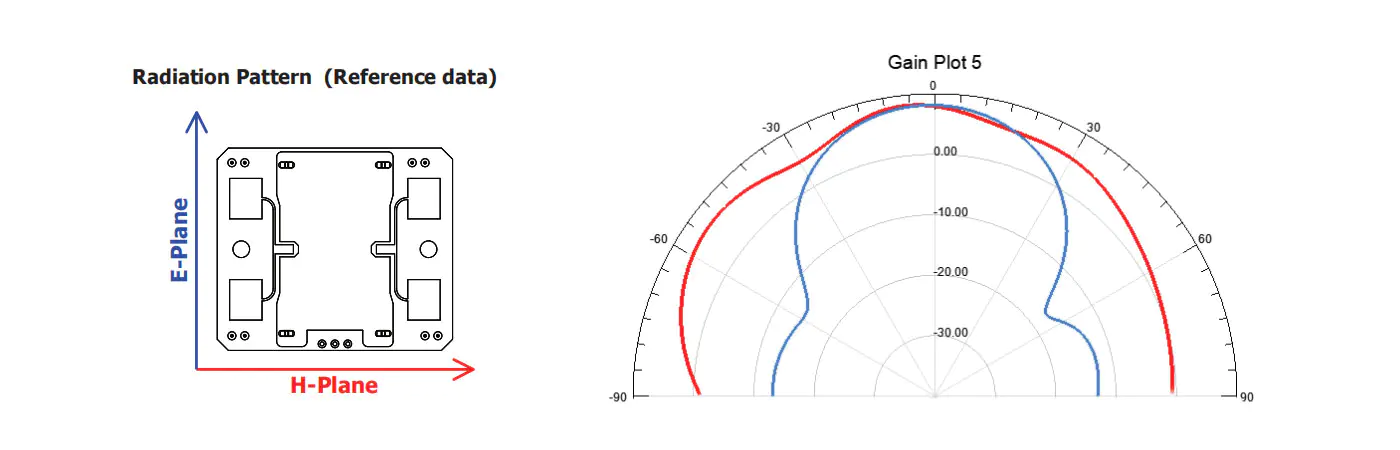

Stralingspatroon
Korte introductie

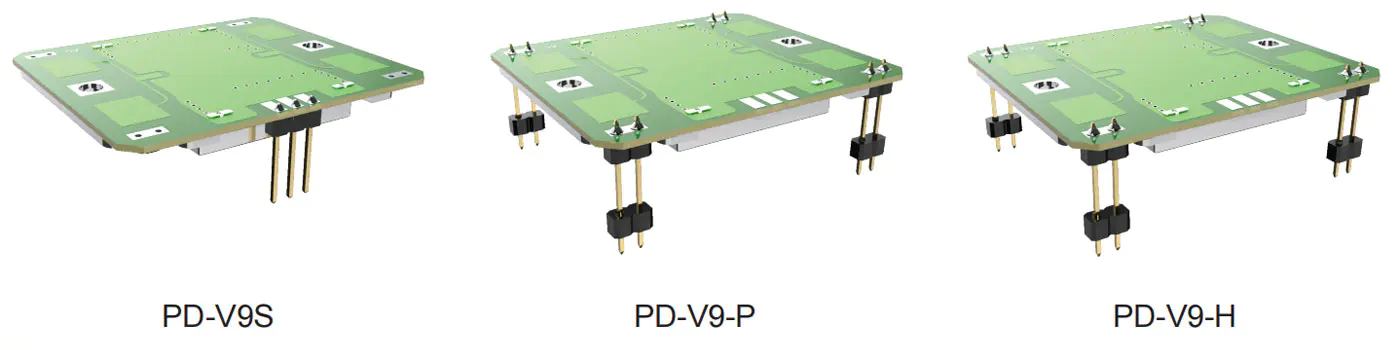

De helderheidssensor van de PD-V9-serie werkt in de X-band. De bedrijfsfrequentie ligt in het frequentiebereik van 10,525 GHz tot 10.687 GHz. Gebruikers moeten aankopen doen op basis van aanpassen volgens de frequentievoorschriften van het land waar het zich bevindt. Bijvoorbeeld 10.525 GHz, 1 0.587GHz, 10.687GHz. De PD-V9-serie sensoren worden veel gebruikt in beveiligings- en bewakingsapplicatiesproducten, automatische deursensoren, mobiele detectielampen, IoT-sensoren, snelheidssensoren en verschillende mobiele sensorproducten.
De sensor heeft H-vlak grote hoekdetectie en EPLAN kleine hoekdetectie. Gebruikers kunnen de sensor indien nodig onder verschillende hoeken repareren tijdens gebruik. Alsof gebruikers willen dat de werkende stroom van de sensor zo klein mogelijk is, kunt u de voedingsmodus van de sensor instellen op de PWM -modus (Duty Cycle), die de werkstroom effectief kan verminderen.
Mogelijke problemen die zich voordoen
Wanneer gebruikers de volgende problemen ondervinden tijdens het gebruik of direct vervangen van de oorspronkelijke sensor.
1. Eerste gebruik:
Wanneer u de PD-V9-S X-Band Doppler Microwave Sensor-module met pin-uitgang voor het eerst gebruikt en een hoge gevoeligheid of onvoldoende gevoeligheid tegenkomt, moet u eerst de status van de versterkingsinstelling van het versterkingscircuit controleren. En of de berekeningsmethode die door MCU wordt gebruikt om signalen te verwerken, geschikt is. Over het algemeen is het gemakkelijk om een oplossing te vinden.
2. Mogelijke problemen die zich kunnen voordoen bij het direct vervangen van eerder gebruikte sensoren:
Bij het direct vervangen van eerder gebruikte sensoren kunnen er ook problemen zijn met een hoge gevoeligheid en lage gevoeligheid, die gemakkelijk kunnen worden opgelost. Het eenvoudig verhogen van het versterkingscircuit of het verminderen van de versterking van het versterkingscircuit is voldoende. Het is niet nodig om het signaalverwerkingsalgoritme van MCU te overwegen.
Help die beginners mogelijk nodig heeft bij het gebruik:
Als u problemen ondervindt tijdens het gebruik van de PD-V9-serie sensoren en hulp nodig heeft. U kunt contact met ons opnemen via e -mail. Over het algemeen kunnen antwoorden worden verkregen.
Productintroductie:
De productintroductie kan op elk gewenst moment worden gewijzigd en verbeterd door PDLux. Niet noodzakelijkerwijs zal iedereen tijdig op de hoogte worden gesteld.
