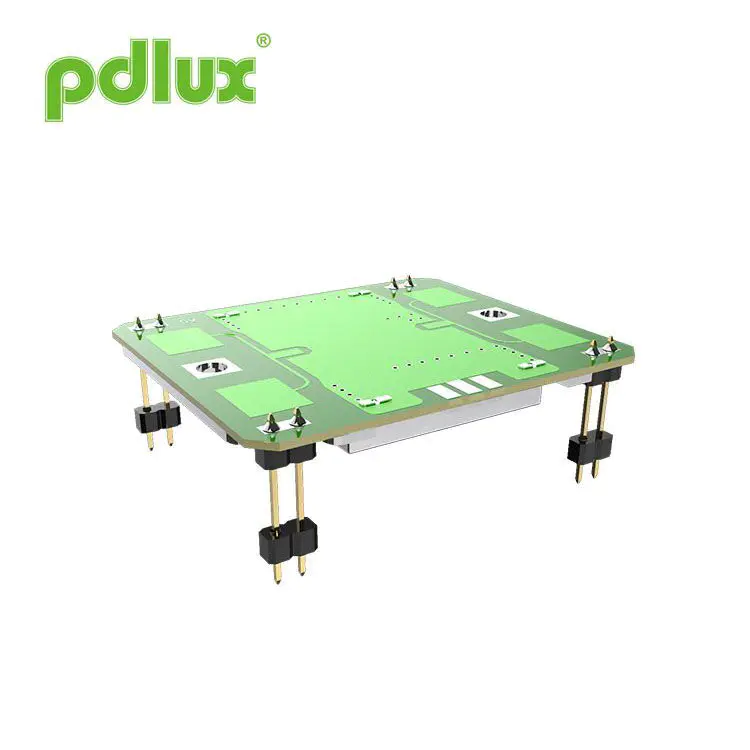

PD-V9-P X-Band Microwave Motion Sensor met hoge nauwkeurigheid
Precisie, prestaties en aanpassing-PD-V9-P X-band microgolfbewegingssensor met hoge nauwkeurigheid voldoet aan de eisen van moderne slimme detectiesystemen. De PD-V9-P is een X-band bewegingssensor met hoge gevoeligheid die is ontworpen voor nauwkeurige detectie in verschillende omgevingen. Het ondersteunt frequentie -aanpassing (10.525 GHz, 10.587 GHz, 10.687GHz) om te voldoen aan lokale voorschriften. Met snelle respons en betrouwbare motion tracking is het ideaal voor IoT -apparaten, slimme verlichting, geautomatiseerde systemen en industriële bewegingsdetectie. Het flexibele montageontwerp en PWM Low-Power-modus maken het geschikt voor energiebewuste toepassingen. We bieden volledige technische ondersteuning en tijdige levering om uw succes te waarborgen.
Model:PD-V9-P
Stuur onderzoek
Maat
Functies
- Frequentie-instelling: 10.525-10.587GHz
- inclusief patch -antenne
- DRO: Dielectric Resonator Oscilato
- Lage DC -stroomafvoer
- klein formaat
- ROHS -compliance
Specificaties
| Item | Specificaties | |
| Frequentie -instelling | 10.525-10.587 GHz (aangepast volgens verschillende vereisten) | |
| Voorwaarde | Ta = +25 c, wijn = +5 vdc | |
| Werkspanning | +5,0 ± 0,5 VDC | |
| Bedrijfsstroom | <32 ME -type. | |
| Uitgangsvermogen | 20 MW (13 dBm) E.I.R.P. typ. | |
| Frequentiestabiliteit | ± 5 MHz Max. (TA: -30 tot +55 C) | |
| Return verliesgevoeligheid | -90 DBC typ. | |
| Tweede harmonische emissie | -40 dbm bereik | |
| Antenne bundelbreedte (-3 dB) | E-vlak | 36 graden nom. (De oretische volledige hoek van 72 graden) |
| H-vlak | 72 graden nom. (De oretische volledige hoek van 144 graden) | |
| RF -interface | Patch -antenne | |
| Temperatuurbereik | -30 tot +55 C (standaardgebruikscope), -40 tot +80 C (maximaal gebruiksbereik) | |
| Regulering voor naleving | ETS 300 440 | |
Stralingspatroon
Korte introductie
De helderheidssensor van de PD-V9-serie werkt in de X-band. De bedrijfsfrequentie ligt in het frequentiebereik van 10,525 GHz tot 10.687 GHz. Gebruikers moeten aankopen doen op basis van aanpassen volgens de frequentievoorschriften van het land waar het zich bevindt. Bijvoorbeeld 10.525 GHz, 1 0.587GHz, 10.687GHz. De PD-V9-serie sensoren worden veel gebruikt in beveiligings- en bewakingsapplicatiesproducten, automatische deursensoren, mobiele detectielampen, IoT-sensoren, snelheidssensoren en verschillende mobiele sensorproducten.
De sensor heeft H-vlak grote hoekdetectie en EPLAN kleine hoekdetectie. Gebruikers kunnen de sensor indien nodig onder verschillende hoeken repareren tijdens gebruik. Alsof gebruikers willen dat de werkende stroom van de sensor zo klein mogelijk is, kunt u de voedingsmodus van de sensor instellen op de PWM -modus (Duty Cycle), die de werkstroom effectief kan verminderen.
Mogelijke problemen die zich voordoen
Wanneer gebruikers de volgende problemen ondervinden tijdens het gebruik of direct vervangen van de oorspronkelijke sensor.
1. Eerste gebruik:
Wanneer u de PD-V9-P X-band microgolfbewegingssensor met hoge nauwkeurigheid voor het eerst gebruikt en een hoge gevoeligheid of onvoldoende gevoeligheid ondervindt, moet u eerst de versterkingsstatus van het versterkingscircuit controleren. En of de berekeningsmethode die door MCU wordt gebruikt om signalen te verwerken, geschikt is. Over het algemeen is het gemakkelijk om een oplossing te vinden.
2. Mogelijke problemen die zich kunnen voordoen bij het direct vervangen van eerder gebruikte sensoren:
Bij het direct vervangen van eerder gebruikte sensoren kunnen er ook problemen zijn met een hoge gevoeligheid en lage gevoeligheid, die gemakkelijk kunnen worden opgelost. Het eenvoudig verhogen van het versterkingscircuit of het verminderen van de versterking van het versterkingscircuit is voldoende. Het is niet nodig om het signaalverwerkingsalgoritme van MCU te overwegen.
Help die beginners mogelijk nodig heeft bij het gebruik:
Als u problemen ondervindt tijdens het gebruik van de PD-V9-serie sensoren en hulp nodig heeft. U kunt contact met ons opnemen via e -mail. Over het algemeen kunnen antwoorden worden verkregen.
Productintroductie:
De productintroductie kan op elk gewenst moment worden gewijzigd en verbeterd door PDLux. Niet noodzakelijkerwijs zal iedereen tijdig op de hoogte worden gesteld.
