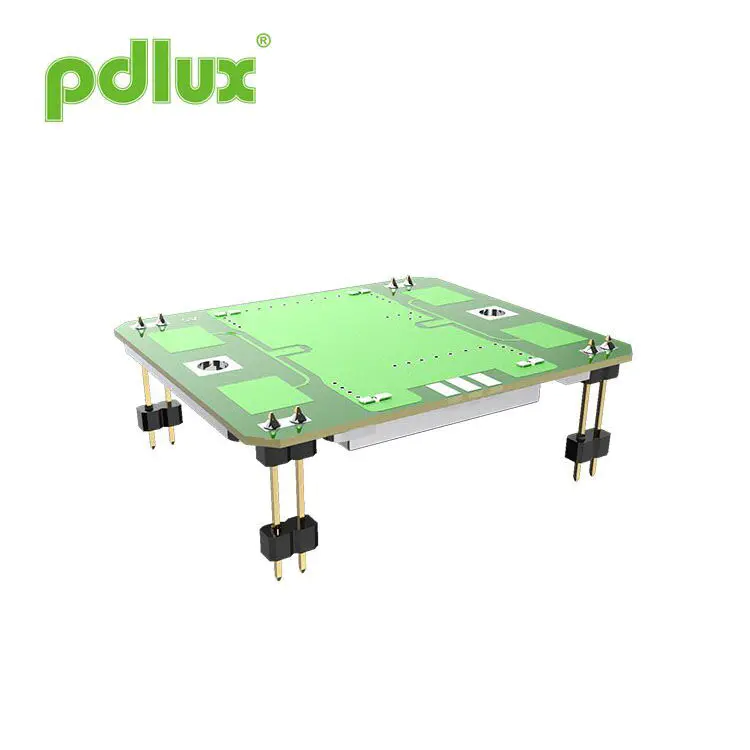

PD-V9-H X-Band Doppler-module met groothoekdetectie
Op zoek naar een betrouwbare en energiezuinige radarbewegingssensor? PD-V9-H X-band Doppler-module met groothoekdetectie is uw ideale keuze. Het is een X-Band Doppler-radarmodule die werkt tussen 10.525 GHz en 10.687GHz. Het beschikt over brede H-Plane-detectie en smalle e-vlak precisie, waardoor het goed geschikt is voor applicaties zoals beveiligingsbewaking, bewegingsgevoelige lichten, automatische deuren en andere mobiele objectdetectiesystemen. Voor lage vermogensvereisten kunnen gebruikers overschakelen naar de PWM-modus om de werkstroom effectief te verminderen. Gesteund door snelle levering en betrouwbare ondersteuning na verkoop, is het een vertrouwde optie voor een breed scala aan slimme detectieoplossingen.
Model:PD-V9-H
Stuur onderzoek
Maat
Functies
- Frequentie-instelling: 10.525-10.587GHz
- inclusief patch -antenne
- DRO: Dielectric Resonator Oscilato
- Lage DC -stroomafvoer
- klein formaat
- ROHS -compliance
Specificaties
| Item | Specificaties | |
| Frequentie -instelling | 10.525-10.587 GHz (aangepast volgens verschillende vereisten) | |
| Voorwaarde | Ta = +25 c, wijn = +5 vdc | |
| Werkspanning | +5,0 ± 0,5 VDC | |
| Bedrijfsstroom | <32 ME -type. | |
| Uitgangsvermogen | 20 MW (13 dBm) E.I.R.P. typ. | |
| Frequentiestabiliteit | ± 5 MHz Max. (TA: -30 tot +55 C) | |
| Return verliesgevoeligheid | -90 DBC typ. | |
| Tweede harmonische emissie | -40 dbm bereik | |
| Antenne bundelbreedte (-3 dB) | E-vlak | 36 graden nom. (De oretische volledige hoek van 72 graden) |
| H-vlak | 72 graden nom. (De oretische volledige hoek van 144 graden) | |
| RF -interface | Patch -antenne | |
| Temperatuurbereik | -30 tot +55 C (standaardgebruikscope), -40 tot +80 C (maximaal gebruiksbereik) | |
| Regulering voor naleving | ETS 300 440 | |
Stralingspatroon
Korte introductie
De PD-V9-H X-Band Doppler-module met groothoekdetectie werkt in de X-band. De bedrijfsfrequentie ligt in het frequentiebereik van 10,525 GHz tot 10.687 GHz. Gebruikers moeten aankopen doen op basis van aanpassen volgens de frequentievoorschriften van het land waar het zich bevindt. Bijvoorbeeld 10.525 GHz, 1 0.587GHz, 10.687GHz. De PD-V9-serie sensoren worden veel gebruikt in beveiligings- en bewakingsapplicatiesproducten, automatische deursensoren, mobiele detectielampen, IoT-sensoren, snelheidssensoren en verschillende mobiele sensorproducten.
De sensor heeft H-vlak grote hoekdetectie en EPLAN kleine hoekdetectie. Gebruikers kunnen de sensor indien nodig onder verschillende hoeken repareren tijdens gebruik. Alsof gebruikers willen dat de werkende stroom van de sensor zo klein mogelijk is, kunt u de voedingsmodus van de sensor instellen op de PWM -modus (Duty Cycle), die de werkstroom effectief kan verminderen.
Mogelijke problemen die zich voordoen
Wanneer gebruikers de volgende problemen ondervinden tijdens het gebruik of direct vervangen van de oorspronkelijke sensor.
1. Eerste gebruik:
Wanneer u voor het eerst de PD-V9-seriesensor gebruikt en een hoge gevoeligheid of onvoldoende gevoeligheid tegenkomt, moet u eerst de versterkingsstatus van het versterkingscircuit controleren. En of de berekeningsmethode die door MCU wordt gebruikt om signalen te verwerken, geschikt is. Over het algemeen is het gemakkelijk om een oplossing te vinden.
2. Mogelijke problemen die zich kunnen voordoen bij het direct vervangen van eerder gebruikte sensoren:
Bij het direct vervangen van eerder gebruikte sensoren kunnen er ook problemen zijn met een hoge gevoeligheid en lage gevoeligheid, die gemakkelijk kunnen worden opgelost. Het eenvoudig verhogen van het versterkingscircuit of het verminderen van de versterking van het versterkingscircuit is voldoende. Het is niet nodig om het signaalverwerkingsalgoritme van MCU te overwegen.
Help die beginners mogelijk nodig heeft bij het gebruik:
Als u problemen ondervindt tijdens het gebruik van de PD-V9-serie sensoren en hulp nodig heeft. U kunt contact met ons opnemen via e -mail. Over het algemeen kunnen antwoorden worden verkregen.
Productintroductie:
De productintroductie kan op elk gewenst moment worden gewijzigd en verbeterd door PDLux. Niet noodzakelijkerwijs zal iedereen tijdig op de hoogte worden gesteld.
