Millimetergolf 24GHz beveiligingsradarmodule
Pdlux levert hoogwaardige Millimeter-Wave 24GHz beveiligingsradarmodule gemaakt in China. Het is een krachtige K-band golfsensor met smalle hoek, ontworpen voor contactloze handgolfactivering, inbraakdetectie en automatische deurbediening. Met een geavanceerd versterkercircuit en MCU-algoritme ondersteunt het veelzijdige toepassingsfuncties zoals handsfree schakelaars en toegangssystemen. De sensor levert betrouwbare, gerichte detectie en voldoet tegelijkertijd aan internationale normen, waaronder EN 300440, FCC Part 15.249, RED, RoHS en REACH, waardoor veiligheid en milieuverantwoordelijkheid voor verschillende beveiligings- en automatiseringsbehoeften worden gegarandeerd.
Model:PD-V18-A
Stuur onderzoek

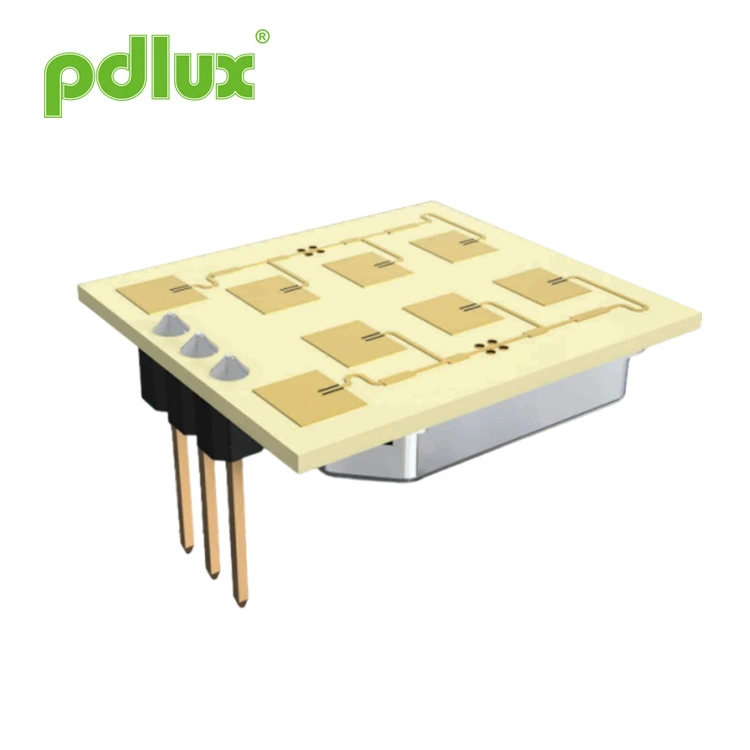

PD-V18-A 24,125GHz microgolfbewegingssensor
Sollicitatie
Contactloze handgolfsensor
Smalle hoek hoge prestaties
Indringer detecteren
Contactloze handgolfsensor
Smalle hoek hoge prestaties
Indringer detecteren
PD-V18-A is een krachtige K-band (24,125GHz) golf met smalle hoek
sensor. Met het algoritme van het versterkercircuit en de MCU, toepassing
producten met verschillende functies kunnen worden geproduceerd.
Bijvoorbeeld: het wordt gebruikt voor automatische contactloze inductie met de hand
deuren, handzwaaiende contactloze inductieschakelaars en andere toepassingen
producten.
Volgens EN 300440-V2.1.1, EN 62479: 2010
RED-richtlijn - 2014/53/EU
Volgens FCC deel 15.249
Volgens EN 62321, ROHS-richtlijn - 2011/65/EU
Volgens REACH-richtlijn - 1907/2006/EG
RED-richtlijn - 2014/53/EU
Volgens FCC deel 15.249
Volgens EN 62321, ROHS-richtlijn - 2011/65/EU
Volgens REACH-richtlijn - 1907/2006/EG

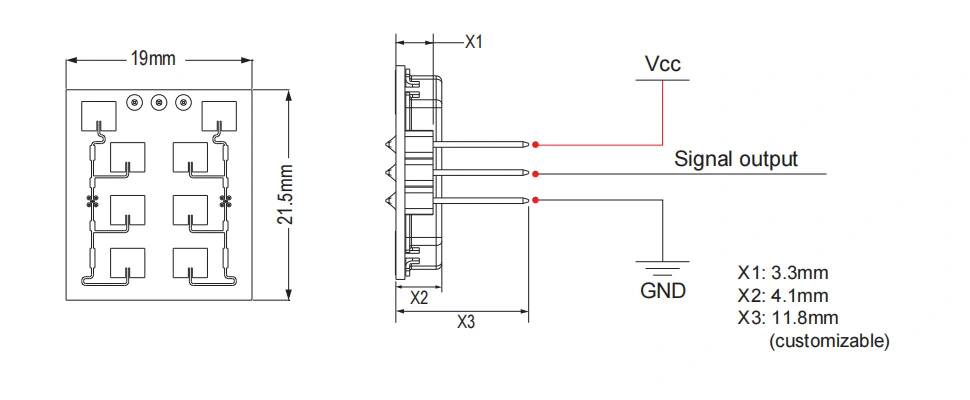

Producten maat
Technische parameters
| Parameter | Opmerkingen | Min | Typ | Max | Eenheden |
| Voedingsspanning | Vcc | 3.0 | 5.0 | 5.25 | V |
| Huidig verbruik | lcc | 20 | 30 | 35 | mA |
| Bedrijfsmodus | Aangedreven door PWM, kan het de werkstroom regelen op 3-15mA | ||||
| Pulsbreedte | Tpuls | 10 | µs | ||
| Bedrijfstemperatuur | Bovenkant | -30~+65 | ℃ | ||
| Opslagtemperatuur | Tstg | -10 | +60 | ℃ | |
| Stabiele tijd |
|
<5 |
|
μSec | |
| Lawaai | 3.5 | 4.5 | 4.5 | mVrms | |
| Frequentie-instelling | f | 24.000 | 24.125 | 24.250 | GHz |
| Uitgestraald vermogen (EIRP) | Steenbolk | <2,0 | <2,5 | <3,0 | mW |
| Opslag Omgevingsvochtigheid | 45%~65% | RV | |||
WAARSCHUWING: Het werkelijke detectiebereik houdt verband met de signaalversterkingsversterking van het circuit en de algemene lay-out van de PCBA en de drempel van de MCU.
Opmerking 1: De uitgestraalde emissies zijn ontworpen om te voldoen aan de FCC- en CE-regels.
Opmerking 2: De ontvangen signaalsterkte (RSS) wordt gemeten bij een totaal 1-wegs padverlies van 70 dB.
Opmerking 3: De ruisspanningen worden gemeten van 10 Hz tot 100 Hz bij de uitgangspoort, in een echovrije kamer.
Opmerking 4: Pulsbediening wordt aanbevolen
