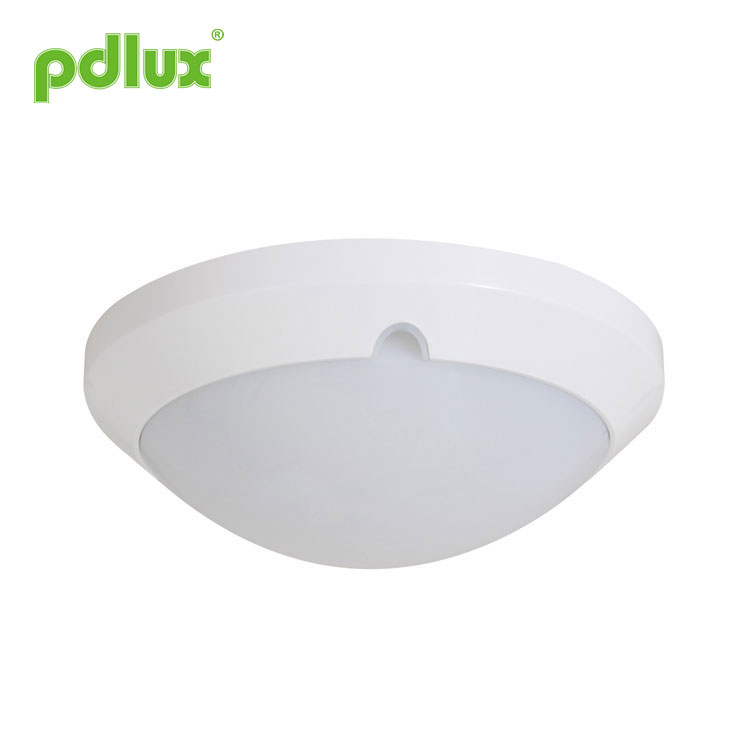

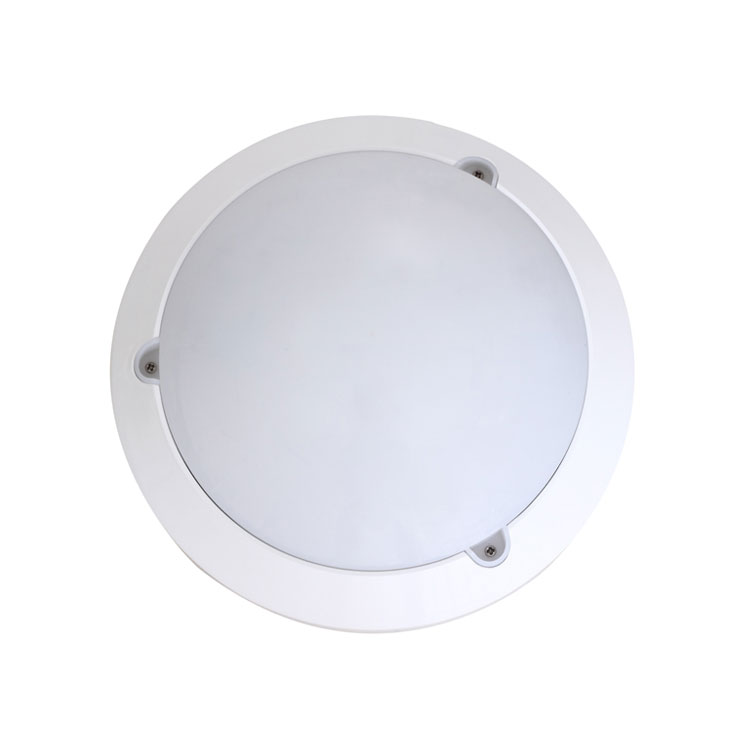

Model:PD-FL2004
Stuur onderzoek
Instructie voor microgolfsensorlamp PD-FL2004
PRODUCTINFORMATIE
Dit product heeft energiebesparend licht aangenomen: fluorescerend licht met een hoger vermogenbelasting, en door zijn compacte uiterlijk ziet hij er elegant uit met eenvoudige functies. We kunnenzeggen dat het zowel de voordelen van daglichtlampen als van gloeilampen combineerthet zijn kenmerken van energiebesparing, lange levensduur, klein formaat en goede showkleur. In aanvullingvoor hen maakt het gebruik van een microgolfsensor het product meer op de mens gebaseerd enenergiebesparend en het product kan op grote schaal worden gebruikt bij de renovatie van binnenruimtes en gangenmet het hoge productbeschermingsniveau van IP44.
NAAM VAN ELK DEEL
SPECIFICATIES
Stroombron: 220-240V/AC Stroomfrequentie: 50 Hz HF-systeem: 5,8 GHz CW elektrische golf, ISM-golfband Zendvermogen: <0,2 mW Nominale belasting: 18 W Max. Detectiehoek: 360° Lichtstroom: 767 lm |
Detectiebereik: 2m; 5m; 8m; 10m(radii) (verstelbaar) Tijdinstelling: 6s; 1 minuut; 3min; 5 minuten; 10 minuten; 15min (instelbaar) Lichtregeling: <10LUX; 100LUX; 300LUX; 2000LUX (verstelbaar) Stand-byvermogen: <0,9 W Nettogewicht: ongeveer 0,858 kg Installatie: plafondmontage |
INDUCTIEBEREIK
INSTALLATIEPROCEDURE
Let op: Breng het volgende gereedschap mee
• Stap 1 Draai de schroef los om de lampenkap te verwijderen (als volgt:het product moet in twee delen worden gescheiden als A en B)
• Stap 2 Draai de knoppen naar de ideale omstandigheden (zoals Fig.2)
Parameterinstelling
Getoond in onderstaande tabel: Door S1, S2, S3, S4, S5 in te stellen om de vertragingstijd van producten in te stellen, doorS6,S7 om het detectiebereik van producten in te stellen, door de S8,S9,S10 in te stellen om de lichtregeling vanproducten.
Tijd instelling
Het licht kan worden ingesteld om gedurende een bepaalde periode tussen ca. 6sec en maximaal 15 minuten.
Bij elke beweging die vóór het verstrijken van deze tijd wordt gedetecteerd, wordt de timer opnieuw gestart. Het wordt aanbevolen om de optie te selecterenkortste tijd voor het aanpassen van de detectiezone en voor het uitvoeren van de looptest. Trek de schakelaar naar AANpositie als "1", trek de schakelaar naar de UIT-positie als "0", schakellocatie en detectiebereik van debijbehorende tabel is als volgt:
Instelling detectiebereik (gevoeligheid)
Detectiebereik is de term die wordt gebruikt om de stralen van het min of meer cirkelvormige detectiegebied te beschrijvengeproduceerd op de grond na montage van de sensorlamp op een hoogte van 2,5 m, trek de schakelaar naar de AAN-positieals "1", trek de schakelaar naar de UIT-positie als "0", schakellocatie en detectiebereik van de overeenkomstigetabel is als volgt:
Aandacht
Wanneer u dit product gebruikt, pas dan de gevoeligheid aan naar de juiste positie die u nodig heeft.Stel de gevoeligheid niet maximaal in, om te voorkomen dat het product niet werktNormaal gesproken veroorzaakt door verkeerde beweging. Omdat de gevoeligheid te hoog is, kan het gemakkelijk worden gedetecteerdverkeerde beweging door bladeren en gordijnen die door de wind waaien, kleine dieren en de verkeerde bewegingdoor interferentie van het elektriciteitsnet en elektrische apparatuur. Al deze leiden het product niet
werk normaal!
Wanneer het product niet normaal werkt, probeer dan de gevoeligheid te verlagenop de juiste manier, en test het vervolgens.
Lichtregeling instelling
De gekozen lichtresponsdrempel kan traploos liggen van ca. 10-2000lux, trek de schakelaar naar AANpositie als "1", trek de schakelaar naar de UIT-positie als "0", schakellocatie en detectiebereik van debijbehorende tabel is als volgt:
• Stap3 Plaats de basis van het product op het plafond om de boormarkering te maken (zoals Fig.3)
• Stap 4 Installeer het product op de plaats waar u het hebt gemarkeerd (zoals Fig.4)
• Stap 5 Klop de plastic expansieschroef in het gat dat u boort (zoals Afb. 5)
• Stap 6 Steek de voedingskabel door het leidinggat om de bedrading aan te sluiten (zoals Fig.6)
• Stap7 Bevestig de basis van het product op de geselecteerde plaats met de schroeven (zoals Fig.7)
• Stap 8 Bevestig de PC-lampenkap op de basis met de schroeven (zoals Fig.8)
STORING EN DE OPLOSSING
Schuld | Oorzaak van falen | Oplossing |
Werkt niet met de belasting | Lichtverlichting verkeerd ingesteld, de last is kapot | Pas de instelling van de belasting aan |
De stroom is uitgeschakeld | Verander de lading | |
Er is een continu signaal in het detectiegebied | Schakel de stroom in | |
Werk de hele tijd met de last | De sensor is niet correct geïnstalleerd | Controleer de instellingen van het detectiegebied |
Als er geen bewegend signaal is, werk dan met de last | De sensoren konden niet goed worden verpakt, omdat het signaal niet op betrouwbare wijze kan worden gedetecteerd | Plaats de buitenbekleding opnieuw |
Bewegend signaal wordt door de sensor gedetecteerd (beweging achter de muur, beweging van kleine voorwerpen, etc.) | Controleer de instellingen van het detectiegebied | |
Als er een bewegend signaal is, werk dan met de last | Het bewegende lichaam is te snel of het detectiegebied is te klein | Controleer de instellingen van het detectiegebied |
Bevestig met professionele installatie.
Schakel de stroomtoevoer uit voordat u het apparaat installeert en verwijdert.
Zorg ervoor dat u om veiligheidsredenen de stroom hebt uitgeschakeld.
Onjuiste bediening veroorzaakte verliezen, de fabrikant aanvaardt geen enkele verantwoordelijkheid.
