24GHz inbraakradarsensor voor huisbeveiliging

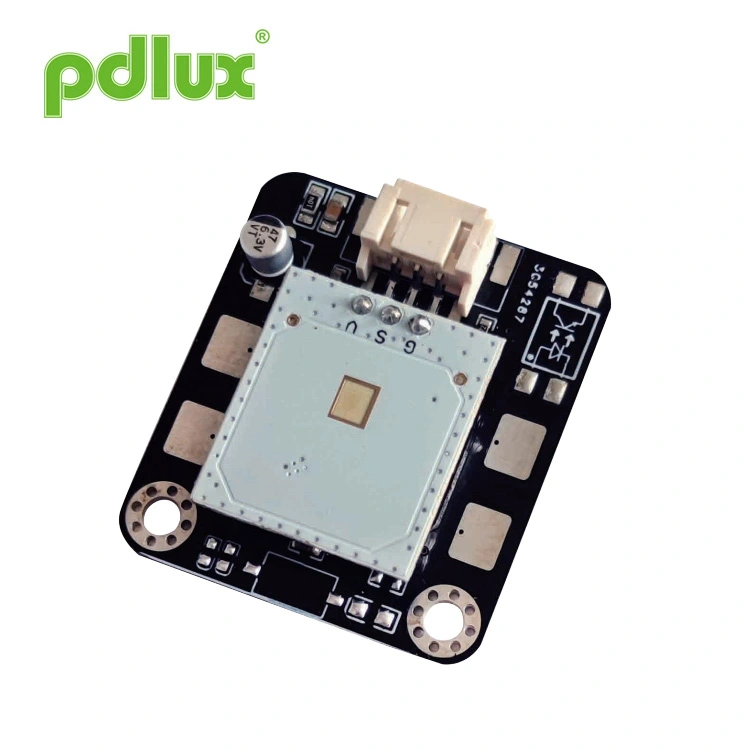

De PD-V18-M1 is een applicatiemodule bestaande uit een super millimetergolfsensor en een versterkingscircuit + MCU ontworpen voor contactloze bediening. Het kan ook een controllermodule worden genoemd voor golfdetectie op korte afstand. De toepassing ervan scenario's zijn zeer uitgebreid, je kunt de elektrische werkzaamheden besturen of uitschakelen met een handbeweging vanuit verschillende hoeken 10-30 cm, en je kunt zelfs verschillende producties genereren met het aantal schommelingen. Bijvoorbeeld: één schommel om te openen de elektrische deur; twee schommels om het verlichtingssysteem te openen.

Vooral na de doop van de epidemie hebben mensen een oprechte weerstand tegen de omschakeling van het publieke contact. Het is hiervoor reden dat we een golfsensorsysteem hebben ontwikkeld, dat ook op soortgelijke elektrische en elektronische apparaten kan worden toegepast producten, zodat u meer ruimte heeft voor uw verbeelding.

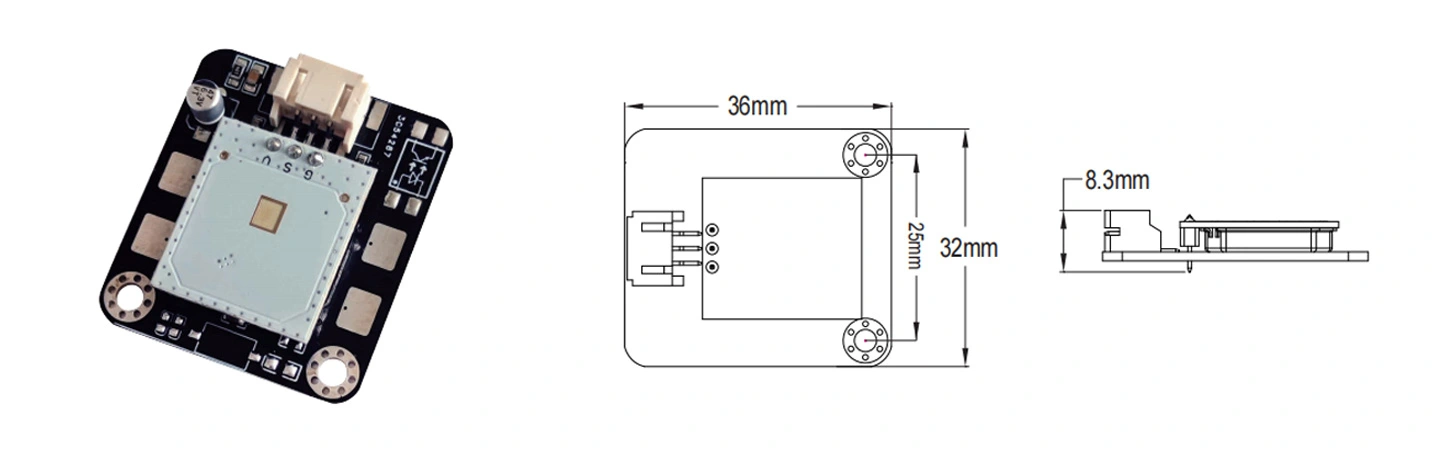

Dit is een applicatiemodule die speciaal is ontworpen voor contactloze bediening. Aan het begin van het ontwerp zijn we volledig hebben de toepassing van producten in verschillende producten overwogen, daarom hebben we speciaal de millimetergolf mobiele sensor ontworpen (24,125GHz) volume in een ultraklein formaat, en het signaalversterkingscircuit en de MCU waren gepland op een PCB, die compact en stabiel was. Modules die kunnen worden toegepast in het bereik van 10-30 cm kunnen elektrische apparaten aansturen met een handgebaar. Gebruikers kunnen het indien nodig op verschillende producten toepassen. De detectieafstand kan worden aangepast volgens de behoeften van de klant.

1. Wees voorzichtig om schade aan de apparatuur te voorkomen. Er moeten überhaupt ESD-beschermingsmaatregelen worden genomen stadia van opslag, hantering, montage en testen. Raak de radarantenne en pinnen van deze module niet aan
raak de pinnen aan met een multimeter om te meten. 2. Voor PD-V18-M1 die buiten is geïnstalleerd, kan de detector het regendruppelsignaal detecteren als het regent. Dat wil zeggen dat de radardetector die op een regenachtige dag buiten is geïnstalleerd, regendruppels kan detecteren.

Vanwege de gebruikte millimetergolfsensor kan het metalen materiaal niet voor de sensor worden gebruikt en moet technisch plastic worden gebruikt als materiaal voor de behuizing. Omdat het een kleine signaaltransceiver is, heeft de dikte van de behuizing ook een zekere mate van verschil in signaalverzwakking. Voordat hij bestelt, moet de gebruiker de gebruiksomgeving en de vereisten volledig uitleggen. Indien nodig kunnen de te installeren producten aan ons worden geleverd en kunnen we deze op maat maken.
Het effect van dit product zal enigszins variëren bij gebruik op verschillende producten. Gebruikers kunnen verzoeken om een ​​versie met gevoeligheidsaanpassing te bestellen, en speciale vereisten kunnen vooraf worden uitgelegd met PDLUX. Er kunnen verschillende sensoren en software-algoritmen worden geselecteerd op basis van de verschillende eisen van de gebruiker.

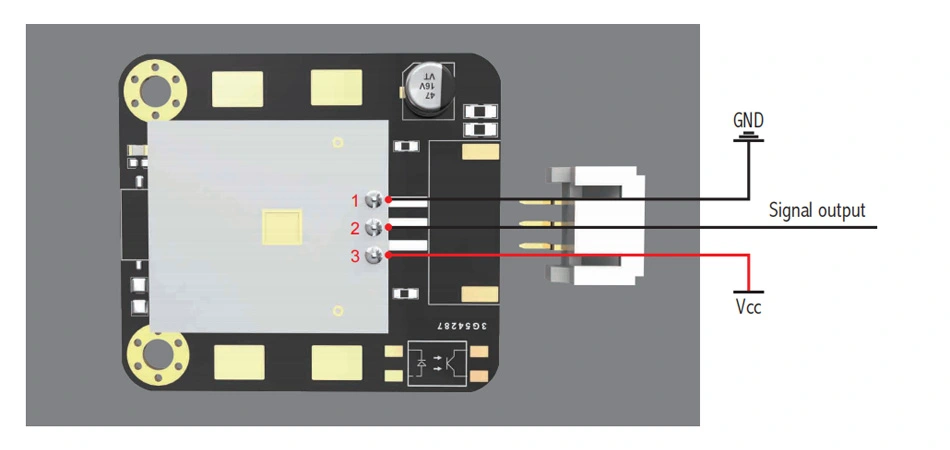

Deze module kan werken op een 3V-5V storingsvrije gelijkstroomvoeding.

Wat kan er gebeuren:Als er geen bewegend object binnen het detectiebereik beweegt, wordt de geteste verkeerde werking meestal veroorzaakt door een krachtige interferentiebron. Bijvoorbeeld interferentie via het netsnoer in serie; Bijvoorbeeld interferentie van mobiele telefoons; Bijvoorbeeld de sterke interferentie veroorzaakt door de boog bij het lassen van het lasapparaat. Controleer de bovenstaande storingsbronnen nogmaals op de aanwezigheid van.
Er wordt verwacht dat bovenstaande herinneringen zorgvuldig worden gelezen en begrepen.
