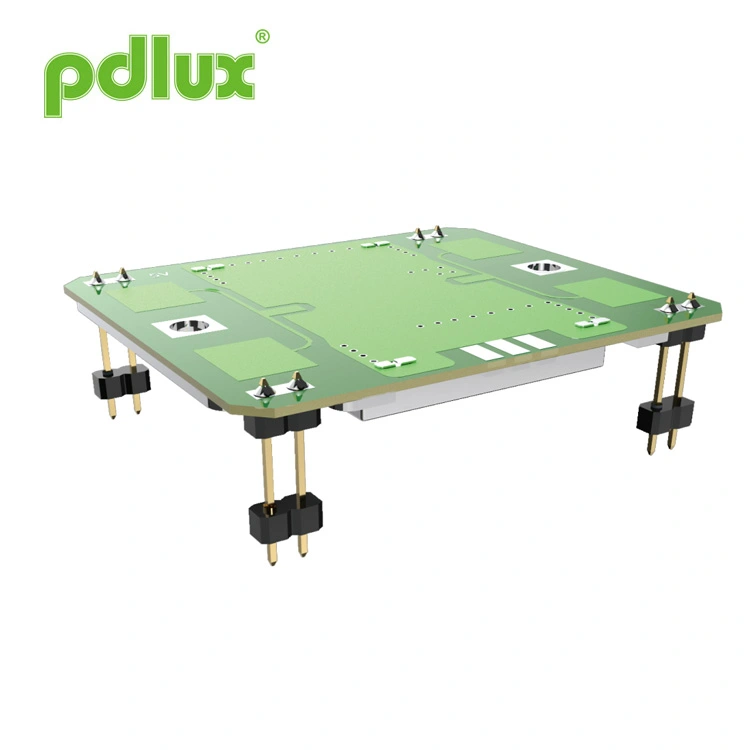

10,587 GHz beveiligingsmicrogolfradarsensormodule
Pdlux is een toegewijde leverancier van 10,587GHz beveiligingsmicrogolfradarsensormodule die werkt in de X-band (10,525-10,687GHz, frequentie aanpasbaar per regio). Met een patchantenne, DRO, laag stroomverbruik en compact formaat biedt hij zowel groothoek- (H-vlak) als smalhoek- (E-vlak) detectie voor flexibele montage. Het stroomverbruik kan verder worden verlaagd via de PWM-modus. Het voldoet aan RoHS en is geschikt voor beveiligingssystemen, automatische deuren, bewegingsverlichting, IoT en snelheidssensoren.
Model:PD-V9H
Stuur onderzoek
PD-V9H
- Frequentie-instelling: 10,587GHz ±10M
- Inclusief patchantenne
- DRO: diëlektrische resonatoroscilato
- Lage gelijkstroomstroom
- Klein formaat
- RoHS-naleving
| Item | Specificaties | |
| Frequentie-instelling | 10,587GHz ±10M | |
| Voorwaarde | Ta = +25 C，Vin = +5 VDC | |
| Bedrijfsspanning | +5,0 ± 0,5 VDC | |
| Bedrijfsstroom | <32 mA typ. | |
| Uitgangsvermogen | 20 mW (13 dBm) E.I.R.P. typ. | |
| Frequentiestabiliteit | ±5 MHz maximaal (Ta: -30 tot +55 C) | |
| Retourverliesgevoeligheid | -90 dBc typ. | |
| Tweede harmonische emissie | -40 dBm bereik | |

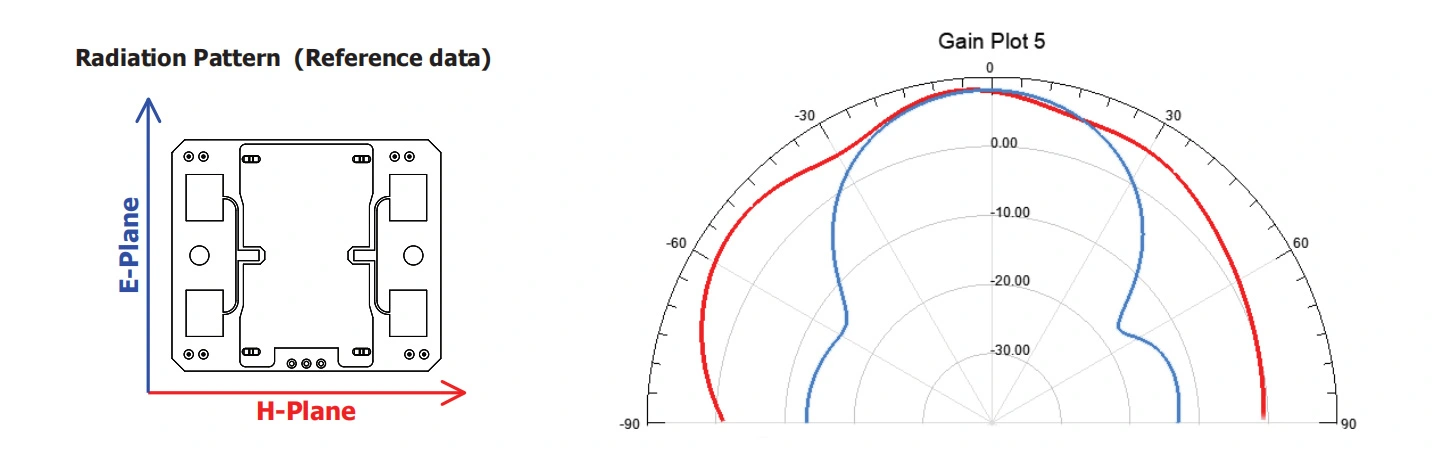

| Antennebundelbreedte (-3 dB) | E-vliegtuig | 36 graden nom. (De oretische volledige hoek van 72 graden) |
| H-vliegtuig | 72 graden nom. (De oretische volledige hoek van 144 graden) | |
| RF-interface | Patch-antenne | |
| Temperatuurbereik | -30 tot +55 C (standaard gebruiksbereik), -40 tot +80 C (maximaal gebruiksbereik) | |
| Regelgeving voor naleving | -30 ETS 300 440 | |
De helderheidssensor uit de PD-V9-serie werkt in de X-band. De werkfrequentie ligt in het frequentiebereik van 10,525GHz tot
10,687 GHz. Gebruikers moeten aankopen doen op basis van aanpassingen volgens de frequentievoorschriften van het land waar het zich bevindt
gelegen. Bijvoorbeeld 10,525GHz, 10,587GHz, 10,687GHz. De sensoren uit de PD-V9-serie worden veel gebruikt in de beveiliging en bewaking
toepassingsproducten, automatische deursensoren, mobiele detectielampen, IoT-sensoren, snelheidssensoren en diverse mobiele sensoren
producten.
De sensor beschikt over H-Plane-detectie voor grote hoeken en Eplan-detectie voor kleine hoeken. Gebruikers kunnen de sensor onder verschillende hoeken bevestigen
nodig tijdens gebruik. alsof gebruikers willen dat de werkstroom van de sensor zo klein mogelijk is, kunt u de voedingsmodus instellen
van de sensor naar de PWM-modus (dutycycle), wat de werkstroom effectief kan verminderen.
Wanneer gebruikers de volgende problemen tegenkomen tijdens het gebruik of direct vervangen van de originele sensor.
1. Eerste gebruik:
Wanneer u de sensor uit de PD-V9-serie voor de eerste keer gebruikt en een hoge of onvoldoende gevoeligheid tegenkomt, dient u dit te doen
Controleer eerst de status van de versterkingsinstelling van het versterkingscircuit. En of de berekeningsmethode die door MCU wordt gebruikt om signalen te verwerken
is passend. Over het algemeen is het gemakkelijk om een oplossing te vinden.
2. Mogelijke problemen die kunnen optreden bij het direct vervangen van eerder gebruikte sensoren:
Bij het direct vervangen van eerder gebruikte sensoren kunnen er ook problemen optreden met hoge gevoeligheid en lage gevoeligheid
gemakkelijk opgelost. Het simpelweg vergroten van het versterkingscircuit of het verkleinen van de versterking van het versterkingscircuit is voldoende. Dat is niet nodig
overweeg het signaalverwerkingsalgoritme van MCU.
Hulp die beginners mogelijk nodig hebben bij het gebruik van:
Als u problemen ondervindt bij het gebruik van de sensoren uit de PD-V9-serie en hulp nodig heeft. U kunt contact met ons opnemen via e-mail. Over het algemeen kunnen antwoorden worden verkregen.
Productintroductie:
De productintroductie kan op elk moment door PDLUX worden aangepast en verbeterd wanneer dat nodig is. Niet noodzakelijkerwijs zal iedereen tijdig op de hoogte worden gesteld.
